Wytrzymałość w każdej spoinie, bezpieczeństwo przy każdym przepływie.
Pro Piping Products specjalizuje się w produkcji wysokiej jakości prefabrykowanych rur tryskaczowych. Wdrażamy rygorystyczne środki kontroli, aby zapewnić, że każda rura spełnia najwyższe standardy branżowe. Nasze nowe instalacje do spawania, rowkowania walców i malowania są całkowicie zautomatyzowane, co gwarantuje wysoką i stałą jakość spawanych produktów. Pro Piping Products to wydajne, godne zaufania i trwałe rozwiązania rurowe, które idealnie pasują do Państwa instalacji tryskaczowej.
.
Testy jakościowe
Badanie
krzyżowe
Testowanie
penetracyjne
Badanie
hydrauliczne
.
Dlaczego warto wybrać nasze prefabrykowane rury tryskaczowe?
Certyfikaty i normy
Wprowadziliśmy szeroko zakrojone systemy kontroli jakości zarówno na początku, jak i na końcu łańcucha produkcyjnego.
W ten sposób gwarantujemy najwyższe bezpieczeństwo, dostarczając wysokiej jakości prefabrykowane rury tryskaczowe, na których można polegać.
- Zatwierdzenie standardu FM (wkrótce)
- EN 10217-1
- Certyfikat ISU
- ISO 9001
- ISO 14001
Charakterystyka
- Standardowy gatunek stali 10217-1 P235TR1.
- Wymiary rowka walcowanego zgodne z AWWA C606.
- Tolerancja długości rury:
- DN25 do DN125: 0/+5mm.
- DN150 do DN200: 0/+30mm.
- Ciśnienie robocze:
ciśnienie nominalne = 20,7 bar / 300 psi. - Standard: wyjście BSPT
(NPT dostępne na zamówienie).
Aby dobrze zrozumieć nasze produkty, zachęcamy do zapoznania się z naszą broszurą. Znajdą w niej Państwo więcej informacji technicznych.
Wykończenia
Dzięki różnym wykończeniom jesteśmy w stanie idealnie dopasować się do Państwa preferencji:
- Standardowy kolor: epoksydowy RAL 3000.
- Inne kolory: na zamówienie.
- Galwanizowane: na życzenie.
Kolory są nakładane za pomocą elektrostatycznego procesu malowania proszkowego.
.

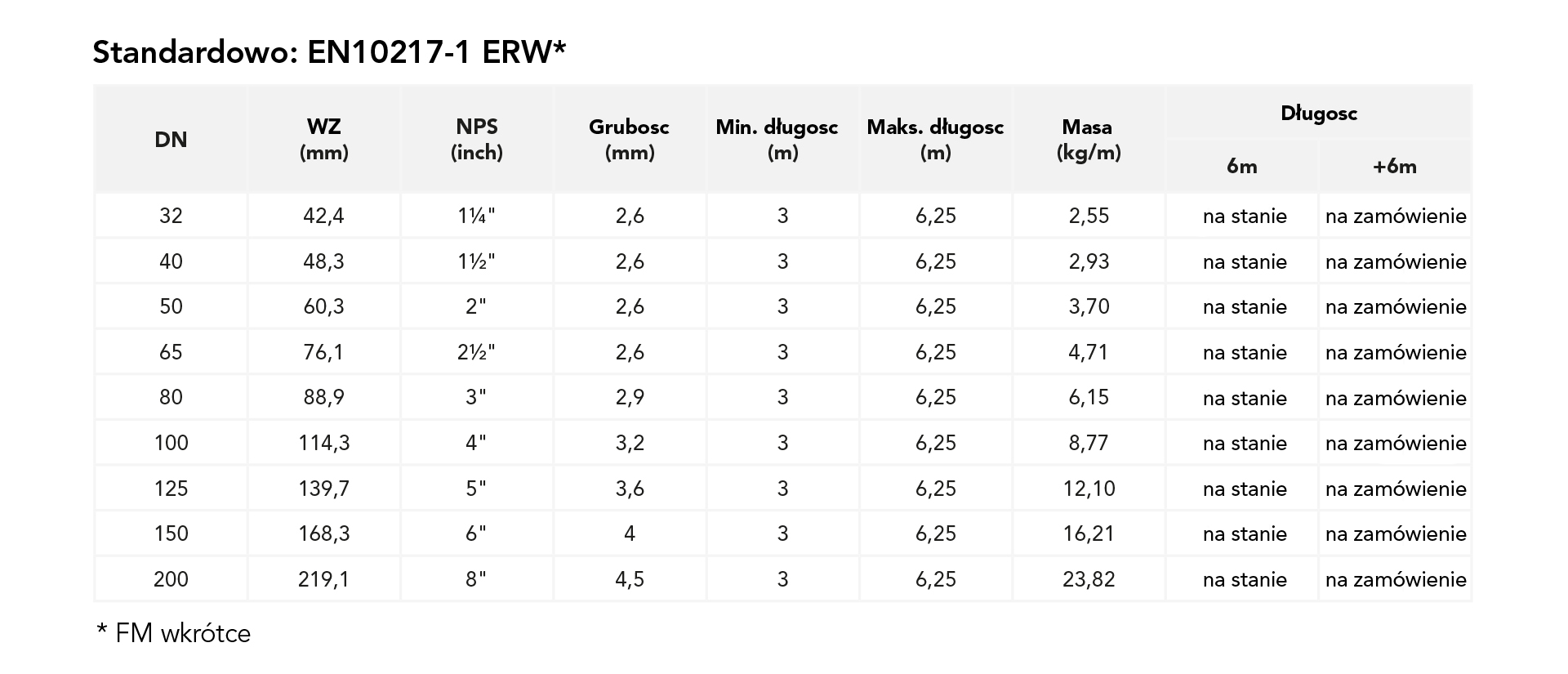

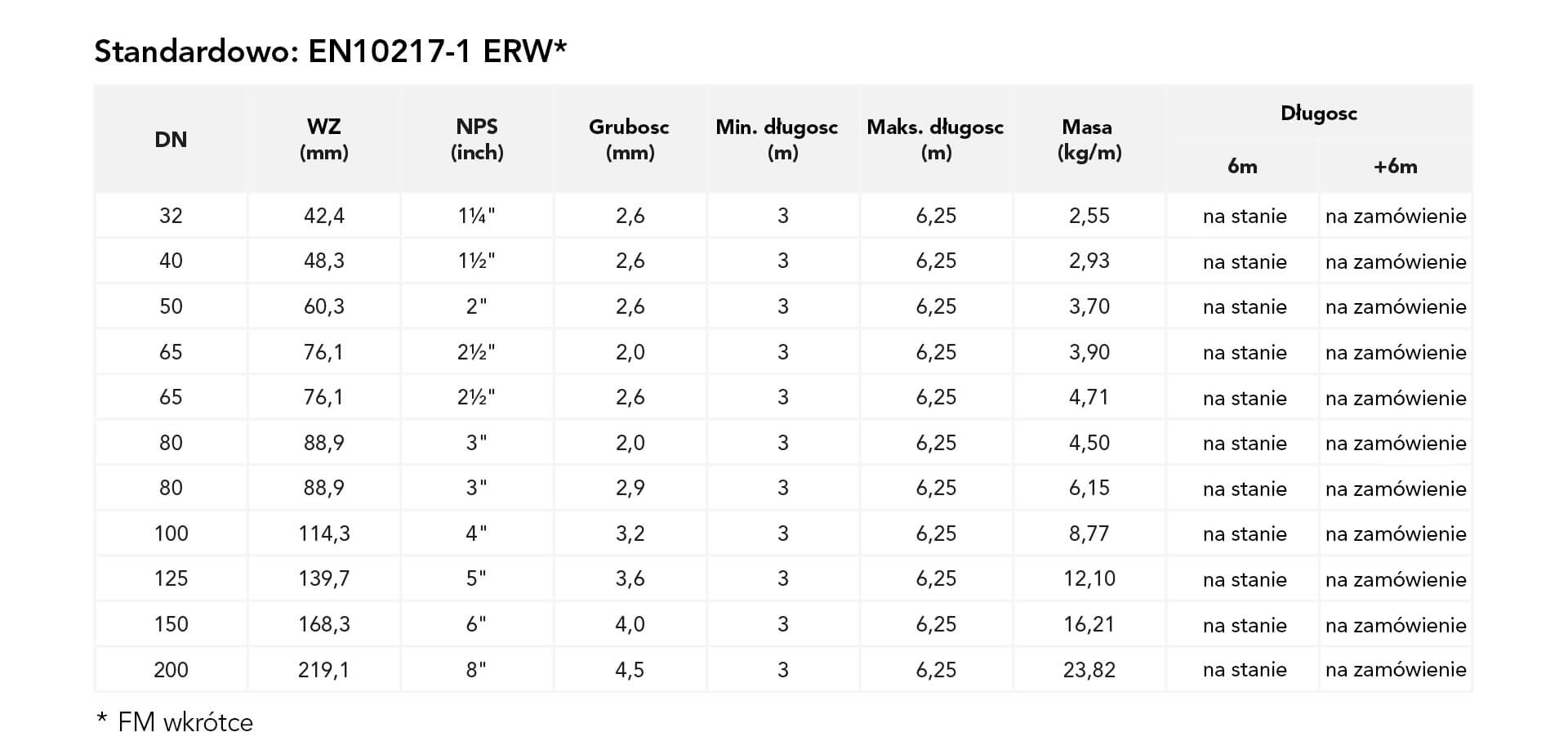

Wymiary - wartości: prefabrykowane rury tryskaczowe
Standardowo: EN10217-1 ERW*
| DN | WZ (mm) |
NPS (inch) |
Grubość (mm) |
Min. długość (m) |
Max. długość (m) |
Masa (kg/m) |
Długość | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 32 | 42,4 | 1¼" | 2,6 | 3 | 6,25 | 2,55 | na stanie | na zamówienie |
| 40 | 48,3 | 1½" | 2,6 | 3 | 6,25 | 2,93 | na stanie | na zamówienie |
| 50 | 60,3 | 2" | 2,6 | 3 | 6,25 | 3,70 | na stanie | na zamówienie |
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,90 | na stanie | na zamówienie |
| 65 | 76,1 | 2½" | 2,6 | 3 | 6,25 | 4,71 | na stanie | na zamówienie |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,50 | na stanie | na zamówienie |
| 80 | 88,9 | 3" | 2,9 | 3 | 6,25 | 6,15 | na stanie | na zamówienie |
| 100 | 114,3 | 4" | 3,2 | 3 | 6,25 | 8,77 | na stanie | na zamówienie |
| 125 | 139,7 | 5" | 3,6 | 3 | 6,25 | 12,10 | na stanie | na zamówienie |
| 150 | 168,3 | 6" | 4,0 | 3 | 6,25 | 16,21 | na stanie | na zamówienie |
| 200 | 219,1 | 8" | 4,5 | 3 | 6,25 | 23,82 | na stanie | na zamówienie |
*FM wkrótce

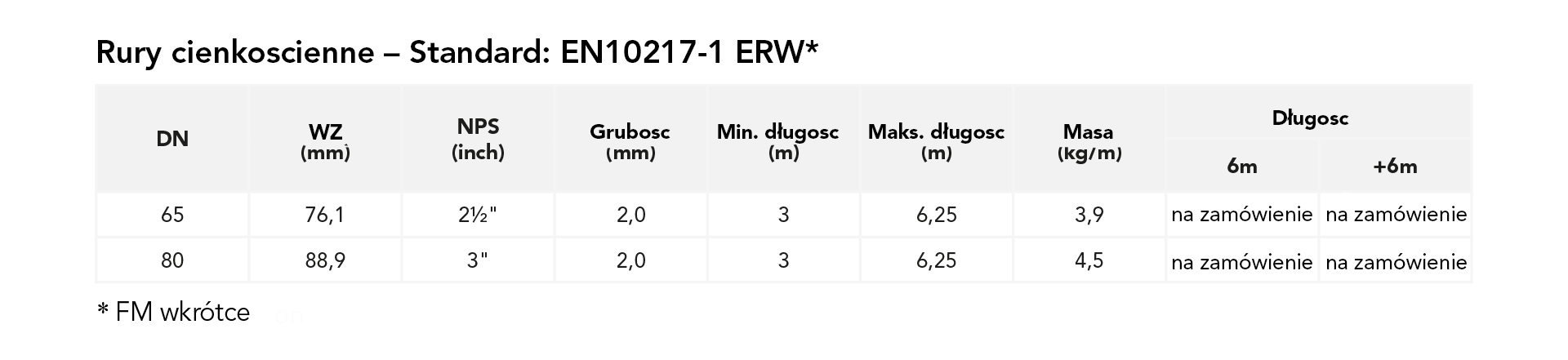

Thin wall pipes - Standard: EN10217-1 ERW*
| DN | WZ (mm) |
NPS (inch) |
Grubość (mm) |
Min. długość (m) |
Max. długość (m) |
Masa (kg/m) |
Długość | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,9 | na zamówienie | na zamówienie |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,5 | na zamówienie | na zamówienie |
*FM wkrótce

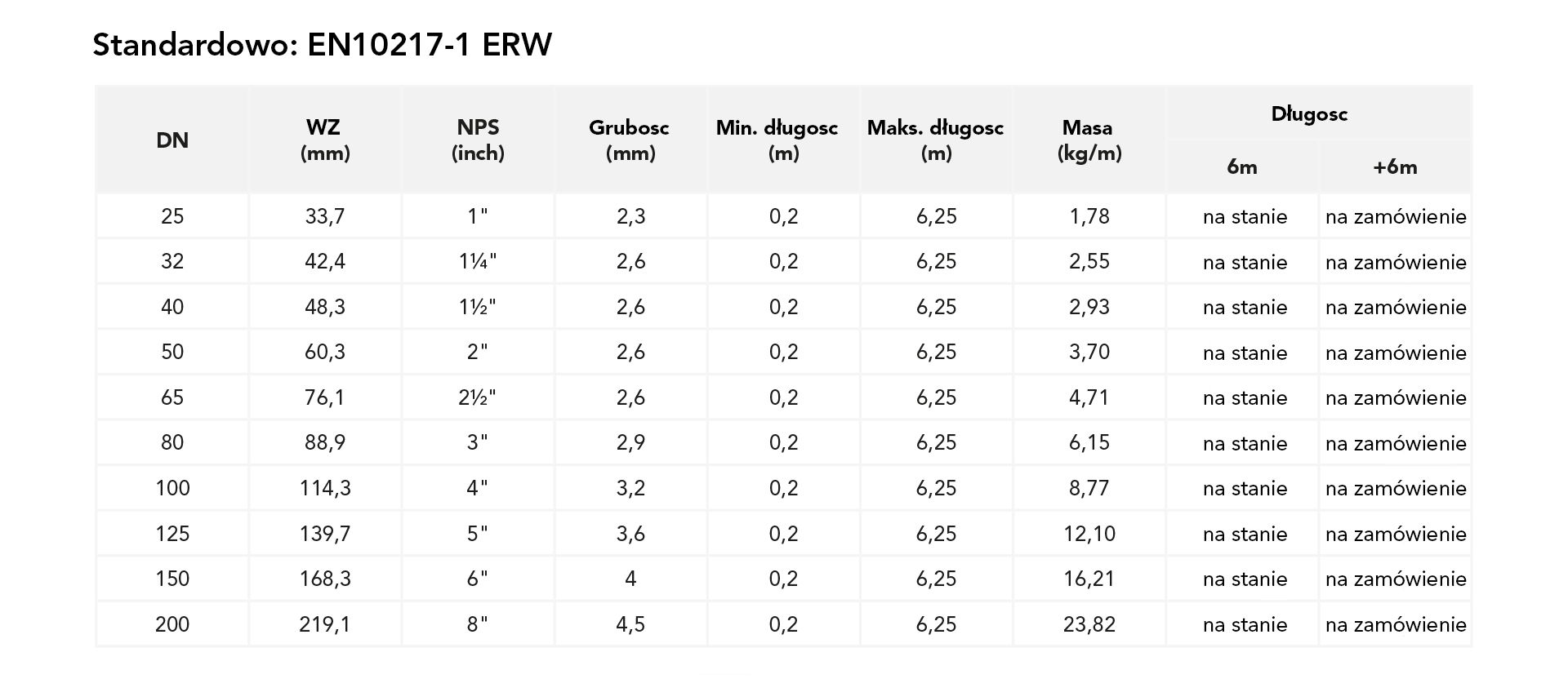

Wymiary - wartości: rury z gładkim końcem i rowkowane rury tryskaczowe (bez wydechu)
Standardowo: EN10217-1 ERW
| DN | WZ (mm) |
NPS (inch) |
Grubość (mm) |
Min. długość (m) |
Max. długość (m) |
Masa (kg/m) |
Długość | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 25 | 33,7 | 1" | 2,3 | 0,2 | 6,25 | 1,78 | na stanie | na zamówienie |
| 32 | 42,4 | 1¼" | 2,6 | 0,2 | 6,25 | 2,55 | na stanie | na zamówienie |
| 40 | 48,3 | 1½" | 2,6 | 0,2 | 6,25 | 2,93 | na stanie | na zamówienie |
| 65 | 76,1 | 2½" | 2,6 | 0,2 | 6,25 | 4,71 | na stanie | na zamówienie |
| 80 | 88,9 | 3" | 2,9 | 0,2 | 6,25 | 6,15 | na stanie | na zamówienie |
| 100 | 114,3 | 4" | 3,2 | 0,2 | 6,25 | 8,77 | na stanie | na zamówienie |
| 125 | 139,7 | 5" | 3,6 | 0,2 | 6,25 | 12,10 | na stanie | na zamówienie |
| 150 | 168,3 | 6" | 4,0 | 0,2 | 6,25 | 16,21 | na stanie | na zamówienie |
| 200 | 219,1 | 8" | 4,5 | 0,2 | 6,25 | 23,82 | na stanie | na zamówienie |
| 250 | 273,0 | 10" | 5,0 | 0,2 | 6,25 | 33,00 | na zamówienie | na zamówienie |

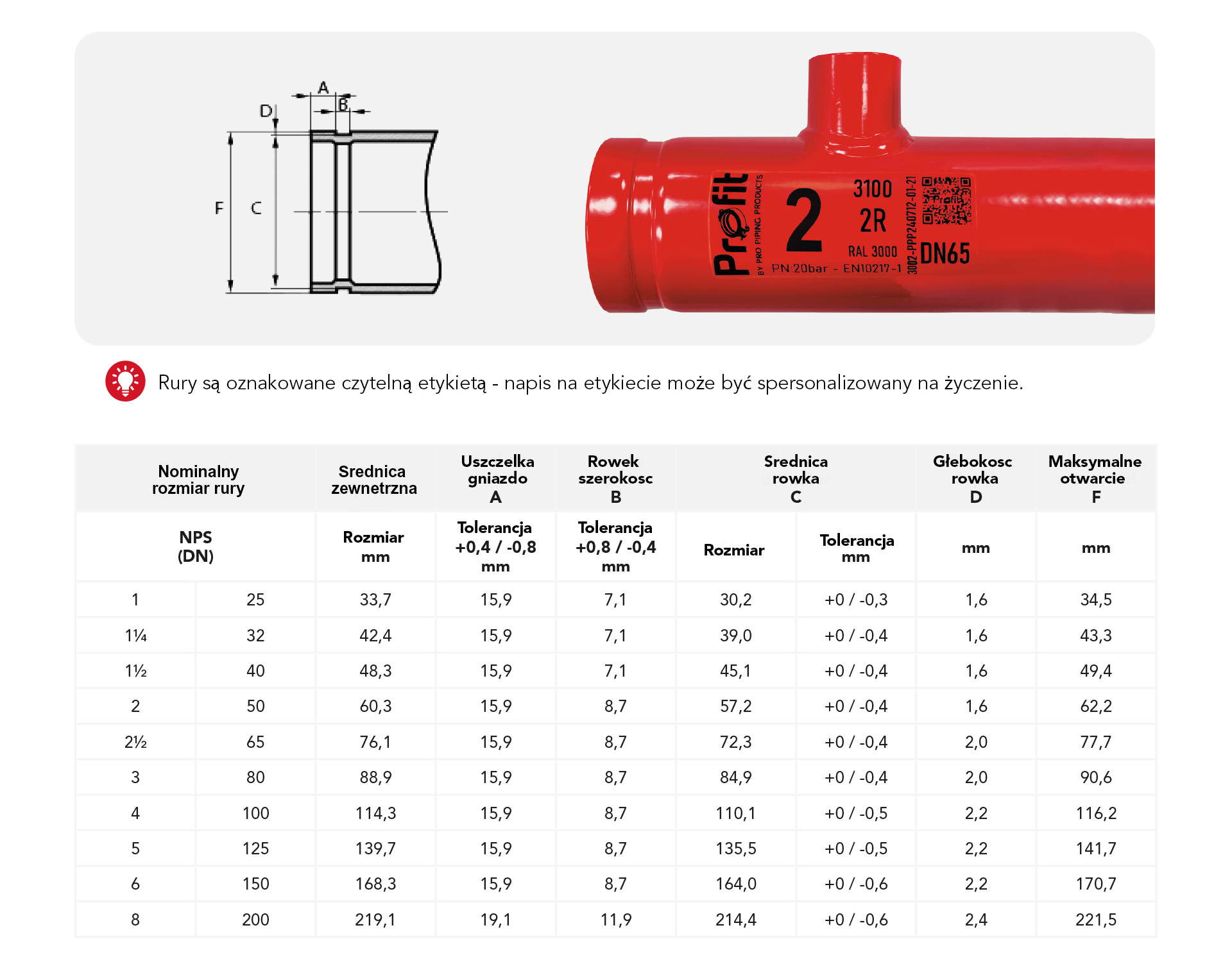

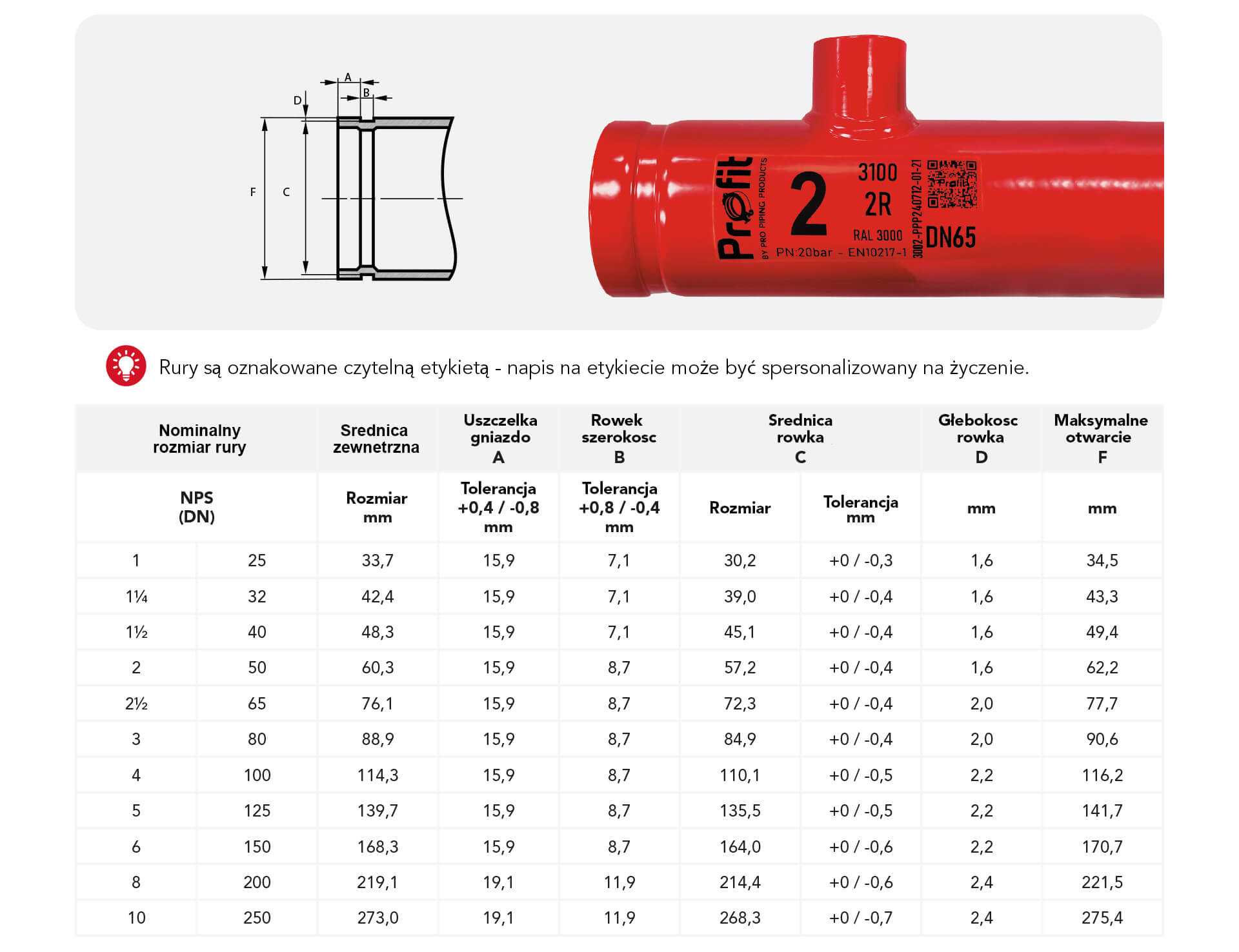

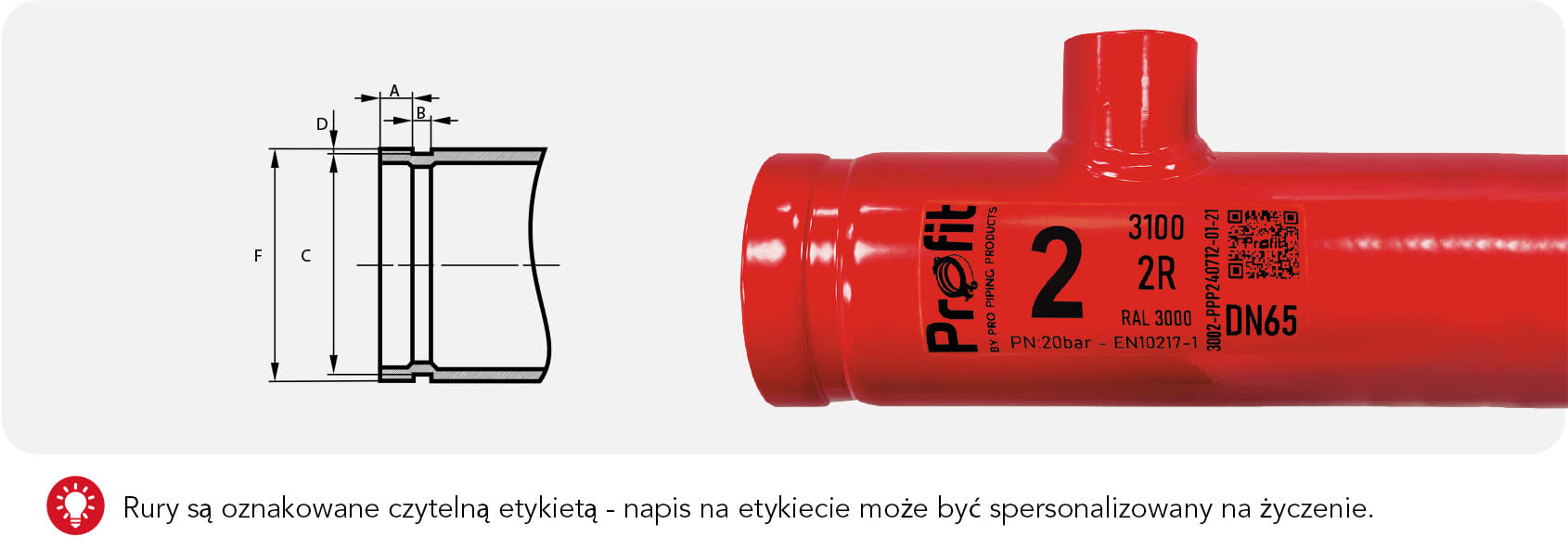

Wymiary rowka walcowanego zgodne z AWWA C606
| Nominalny rozmiar rury |
Średnica zewnętrzna |
Uszczelka gniazdo A |
Rowek szerokość B |
Średnica rowka C |
Głębokość rowka D |
Maksymalne otwarcie F |
||
|---|---|---|---|---|---|---|---|---|
| NPS (DN) |
Rozmiar mm |
Tolerancja +0,4 / -0,8 mm |
Tolerancja +0,8 / -0,4 mm |
Rozmiar | Tolerancja mm |
mm | mm | |
| 1 | 25 | 33,7 | 15,9 | 7,1 | 30,2 | +0 / -0,3 | 1,6 | 34,5 |
| 1¼ | 32 | 42,4 | 15,9 | 7,1 | 39,0 | +0 / -0,4 | 1,6 | 43,3 |
| 1½ | 40 | 48,3 | 15,9 | 7,1 | 45,1 | +0 / -0,4 | 1,6 | 49,4 |
| 2 | 50 | 60,3 | 15,9 | 8,7 | 57,2 | +0 / -0,4 | 1,6 | 62,2 |
| 2½ | 65 | 76,1 | 15,9 | 8,7 | 72,3 | +0 / -0,4 | 2,0 | 77,7 |
| 3 | 80 | 88,9 | 15,9 | 8,7 | 84,9 | +0 / -0,4 | 2,0 | 90,6 |
| 4 | 100 | 114,3 | 15,9 | 8,7 | 110,1 | +0 / -0,5 | 2,2 | 116,2 |
| 5 | 125 | 139,7 | 15,9 | 8,7 | 135,5 | +0 / -0,5 | 2,2 | 141,7 |
| 6 | 150 | 168,3 | 15,9 | 8,7 | 164,0 | +0 / -0,6 | 2,2 | 170,7 |
| 8 | 200 | 219,1 | 19,1 | 11,9 | 214,4 | +0 / -0,6 | 2,4 | 221,5 |
| 10 | 250 | 273,0 | 19,1 | 11,9 | 268,3 | +0 / -0,7 | 2,4 | 275,4 |

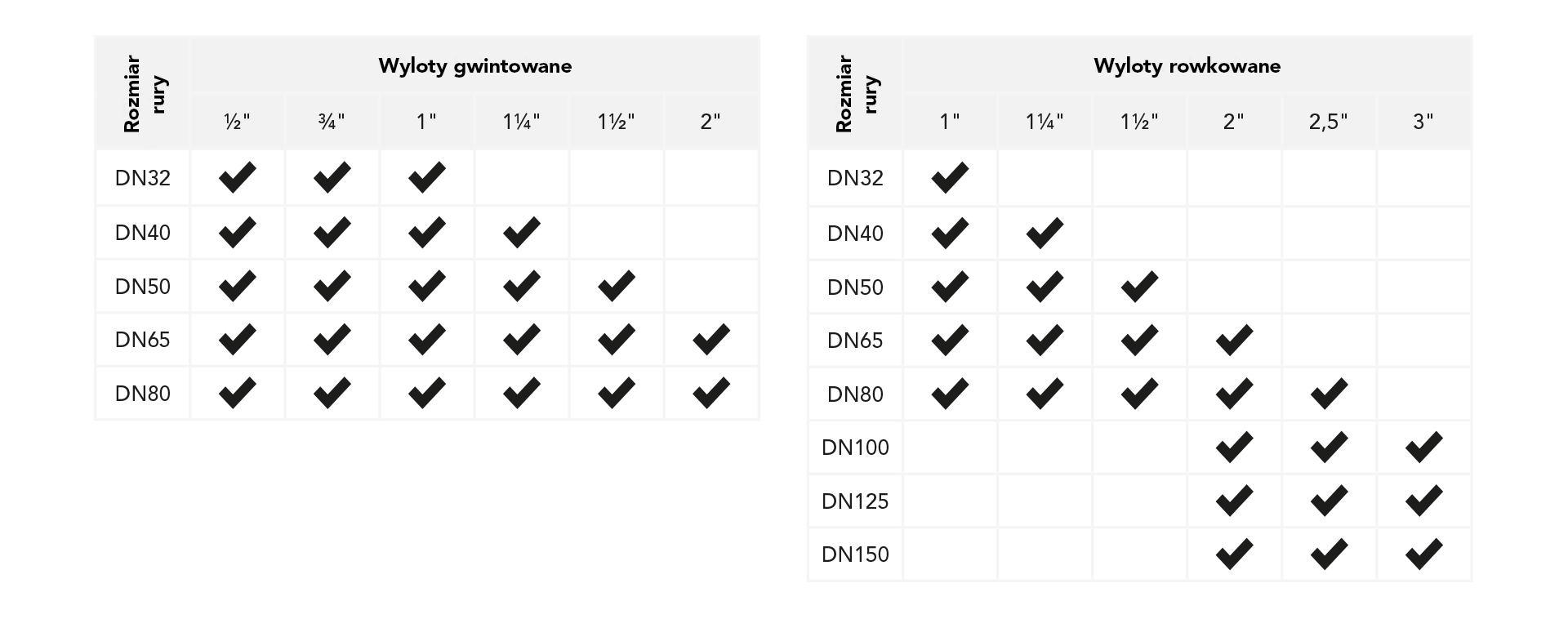

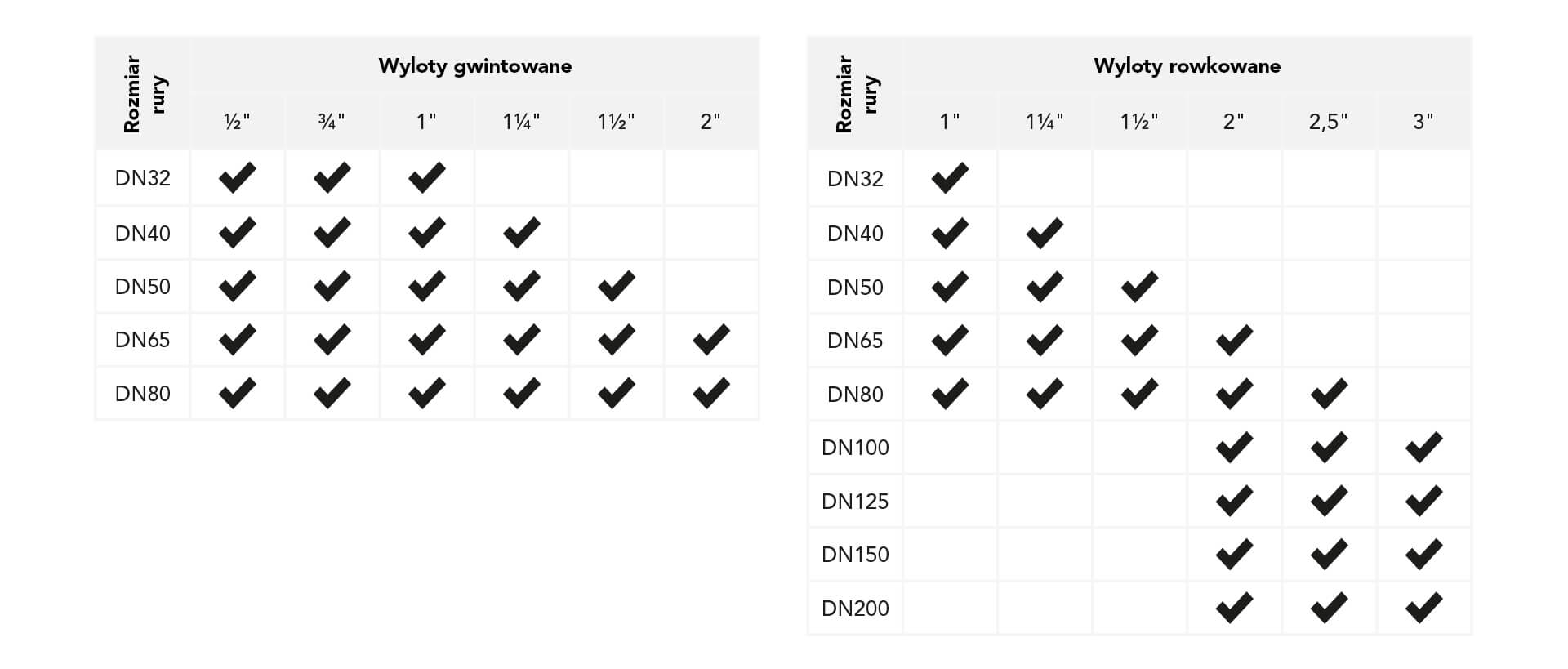

Kombinacje wylotów
| Rozmiar rury |
Wyloty gwintowane | |||||
|---|---|---|---|---|---|---|
| ½" | ¾" | 1" | 1¼" | 1½" | 2" | |
| DN32 |  |
|
|
|||
| DN40 | |
|
|
|
||
| DN50 | |
|
|
|
|
|
| DN65 | |
|
|
|
|
|
| DN80 | |
|
|
|
|
|
| Rozmiar rury |
Wyloty rowkowane | |||||
|---|---|---|---|---|---|---|
| 1" | 1¼" | 1½" | 2" | 2½" | 3" | |
| DN32 | |
|||||
| DN40 | |
|
||||
| DN50 | |
|
|
|||
| DN65 | |
|
|
|
||
| DN80 | |
|
|
|
|
|
| DN100 | |
|
|
|||
| DN125 | |
|
|
|||
| DN150 | |
|
|
|||
| DN200 | |
|
|
|||

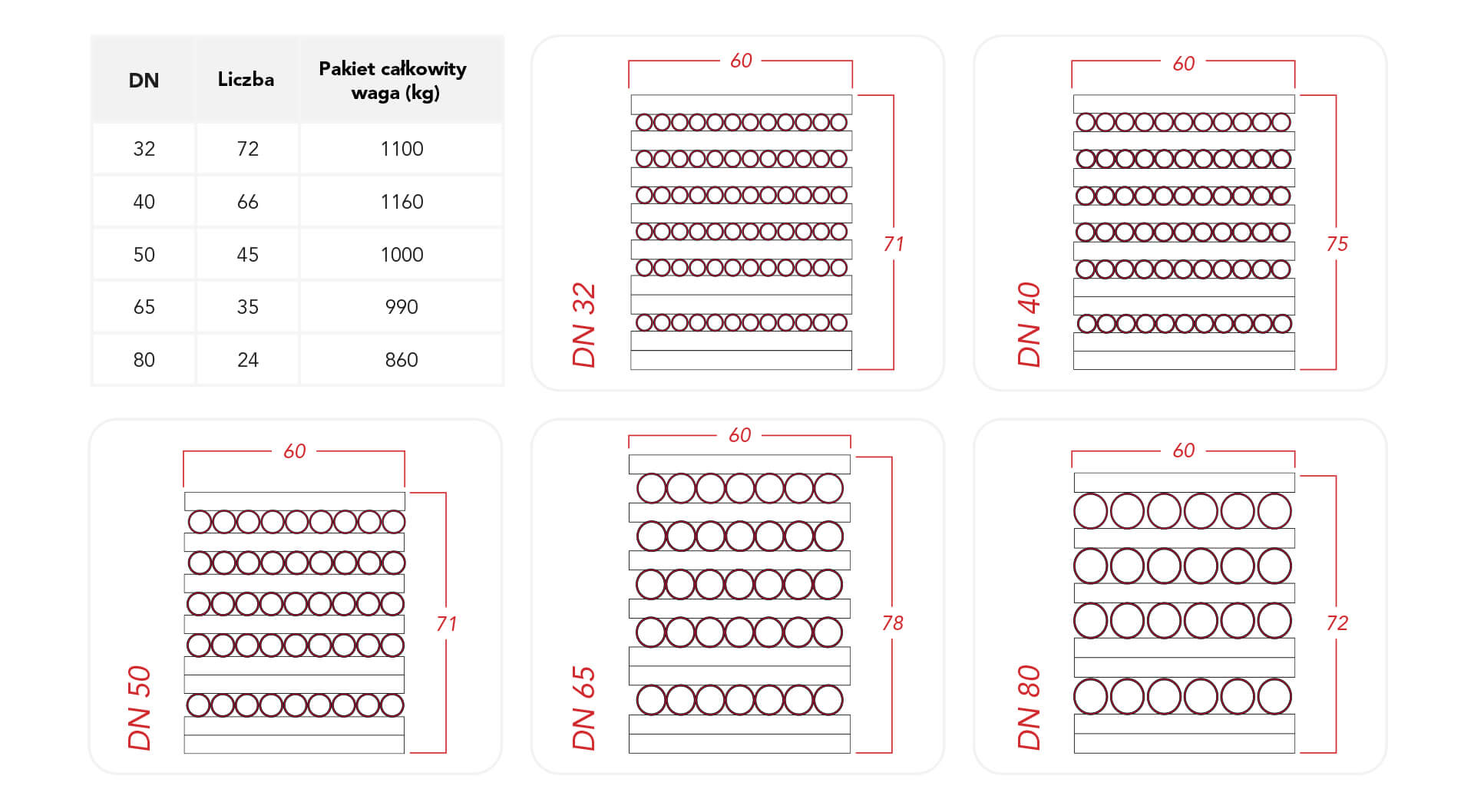

Pakiet standardowy 6 m rur
| DN | Liczba | Pakiet całkowity waga (kg) |
|---|---|---|
| 32 | 72 | 1100 |
| 40 | 66 | 1160 |
| 50 | 45 | 1000 |
| 65 | 35 | 990 |
| 80 | 24 | 860 |
 |
 |
 |
 |
 |
Pro Piping Engineering
Przekształcamy Twoje rysunki DWG w precyzyjne plany produkcyjne do prefabrykacji instalacji tryskaczowych.
Nasze autorskie oprogramowanie automatycznie wykrywa rury, kształtki i przyłącza, eliminując konieczność ręcznych zestawień i znacząco zmniejszając ryzyko błędów. Zintegrowane algorytmy podziału i optymalizacji rur minimalizują straty materiałowe, a zestawienia materiałowe, raporty robocze oraz rysunki produkcyjne są generowane natychmiast, wspierając dokładną i wydajną produkcję.
REZULTAT: SZYBSZE OFERTY, LEPSZE WYKORZYSTANIE MATERIAŁÓW ORAZ PŁYNNIEJSZY MONTAŻ NA MIEJSCU.

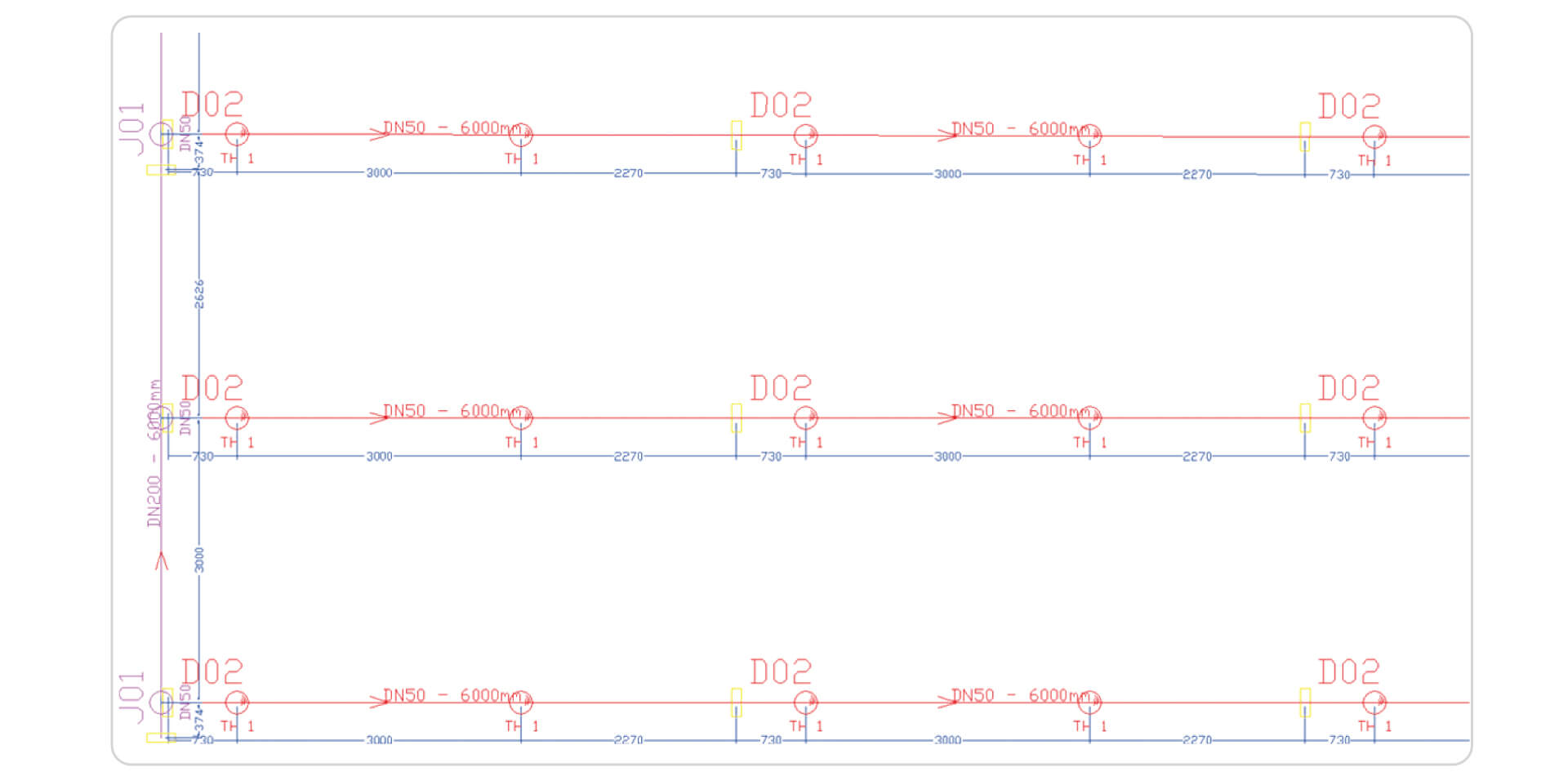

Przykład mapy klienta

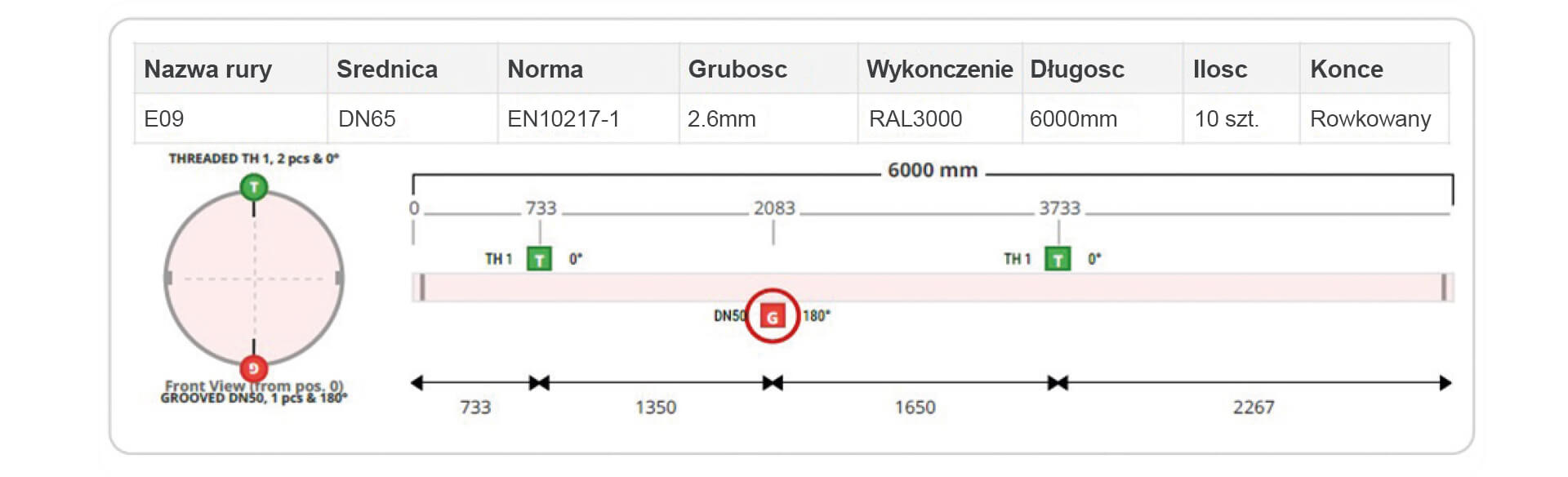

Przykład arkusza cięcia
.
Więcej informacji
Broszura
Więcej informacji na temat naszych prefabrykowanych rur tryskaczowych znajdą Państwo w naszej broszurze.
Pobierz
