Sterkte in elke las, veiligheid in elke stroom.
Pro Piping Products is gespecialiseerd in de productie van geprefabriceerde buizen voor sprinklers van hoge kwaliteit. We passen strenge controlemaatregelen toe om ervoor te zorgen dat elke buis aan de hoogste industrienormen voldoet. Onze nieuwe installaties voor lassen, rolgroeven en verven zijn volledig geautomatiseerd, waardoor een hoge en constante kwaliteit van de gelaste producten wordt gegarandeerd. Vertrouw op Pro Piping Products voor betrouwbare en duurzame leidingen die naadloos in uw sprinklersysteem passen.
.
Kwaliteitstesten
Kruissnedetest
Vloeibare
penetrant testen
Hydraulische
test
.
Waarom kiezen voor onze prefab sprinklerbuizen?
Certificeringen en standaarden
We hebben uitgebreide kwaliteitscontrolesystemen opgezet, zowel upstream als downstream.
Op deze manier garanderen wij ultieme veiligheid en leveren wij kwaliteitsvolle sprinklerbuizen waarop je kan vertrouwen.
- FM-standard approval (binnenkort beschikbaar)
- EN 10217-1
- ISU certificaat
- ISO 9001
- ISO 14001
Eigenschappen
- Standaard 10217-1 staalkwaliteit P235TR1.
- Afmetingen van de gewalste groeven volgens AWWA C606.
- Toleranties op leidinglengte:
- DN25 tot DN125: 0/+5mm.
- DN150 tot DN200: 0/+30mm.
- Werkdruk:
nominale druk = 20,7 bar/300 psi. - Standaard: BSPT
(NPT beschikbaar op aanvraag).
We verwijzen graag naar onze brochure voor meer technische informatie.
Afwerkingen
Met verschillende afwerkingen kan perfect aan uw voorkeuren voldaan worden:
- Standaard kleur: epoxy RAL 3000.
- Andere RAL kleuren: op aanvraag.
- Verzinkt: op aanvraag.
De kleuren worden aangebracht met een elektrostatisch poederverfproces.
.

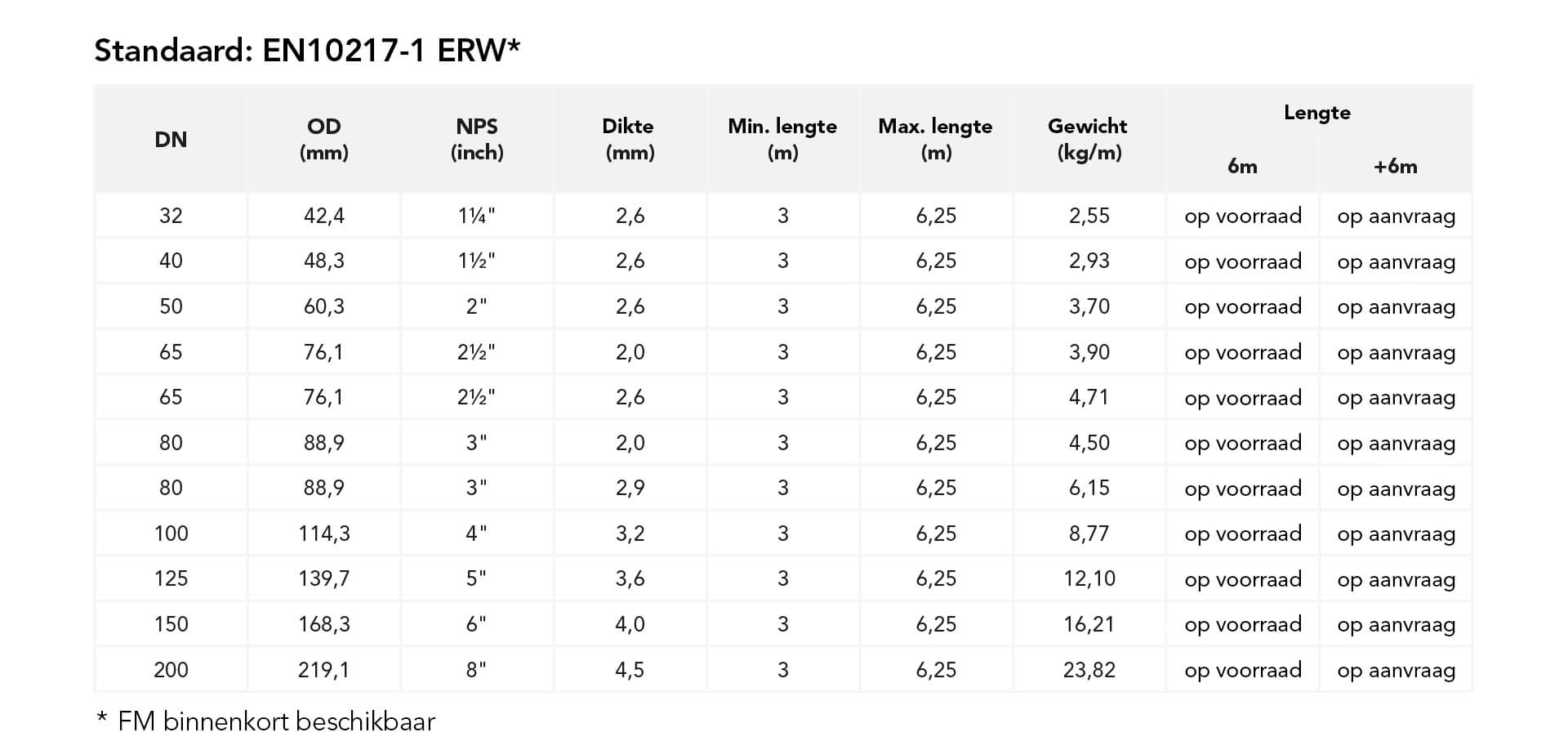

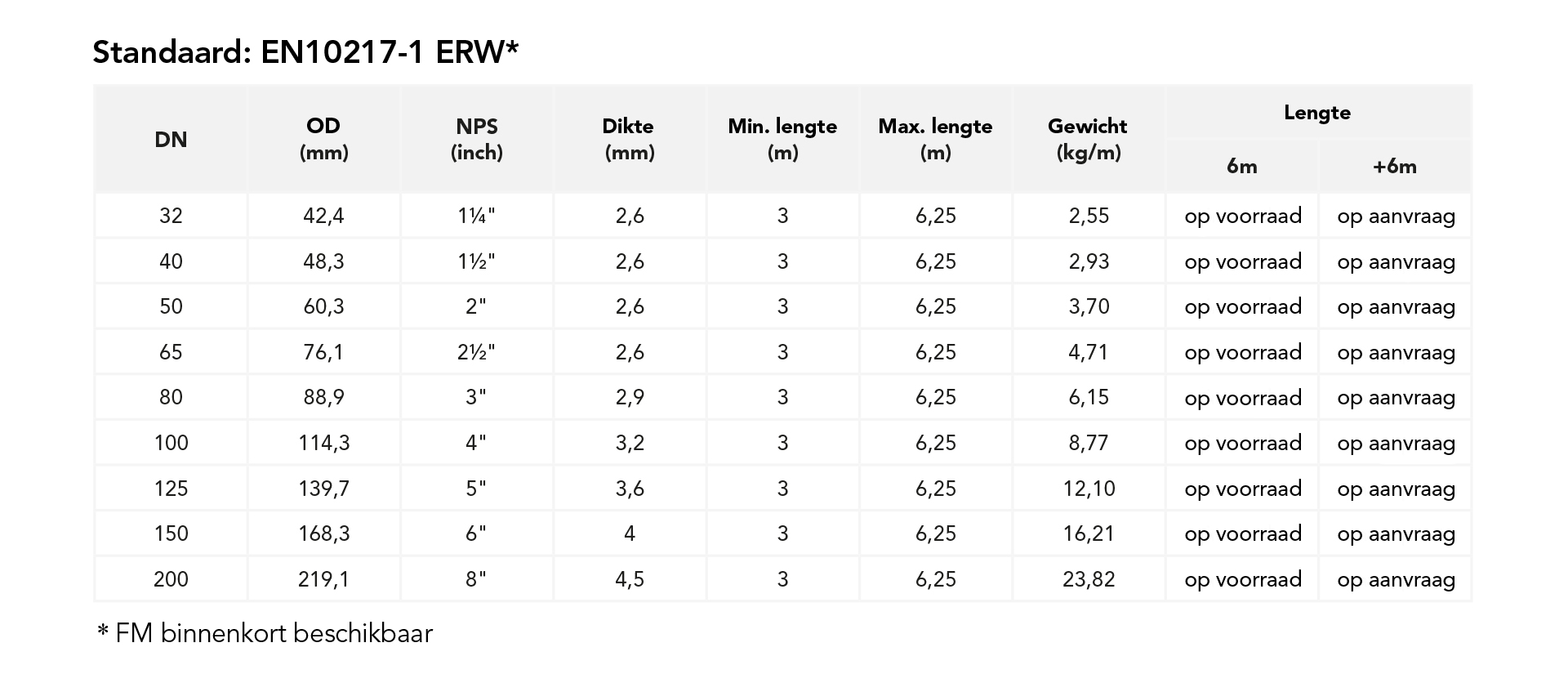

Afmetingen - waarden: geprefabriceerde sprinklerbuizen
Standaard: EN10217-1 ERW*
| DN | OD (mm) |
NPS (inch) |
Dikte (mm) |
Min. lengte (m) |
Max. lengte (m) |
Gewicht (kg/m) |
Lengte | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 32 | 42,4 | 1¼" | 2,6 | 3 | 6,25 | 2,55 | op voorraad | op aanvraag |
| 40 | 48,3 | 1½" | 2,6 | 3 | 6,25 | 2,93 | op voorraad | op aanvraag |
| 50 | 60,3 | 2" | 2,6 | 3 | 6,25 | 3,70 | op voorraad | op aanvraag |
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,90 | op voorraad | op aanvraag |
| 65 | 76,1 | 2½" | 2,6 | 3 | 6,25 | 4,71 | op voorraad | op aanvraag |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,50 | op voorraad | op aanvraag |
| 80 | 88,9 | 3" | 2,9 | 3 | 6,25 | 6,15 | op voorraad | op aanvraag |
| 100 | 114,3 | 4" | 3,2 | 3 | 6,25 | 8,77 | op voorraad | op aanvraag |
| 125 | 139,7 | 5" | 3,6 | 3 | 6,25 | 12,10 | op voorraad | op aanvraag |
| 150 | 168,3 | 6" | 4,0 | 3 | 6,25 | 16,21 | op voorraad | op aanvraag |
| 200 | 219,1 | 8" | 4,5 | 3 | 6,25 | 23,82 | op voorraad | op aanvraag |
*FM binnenkort beschikbaar

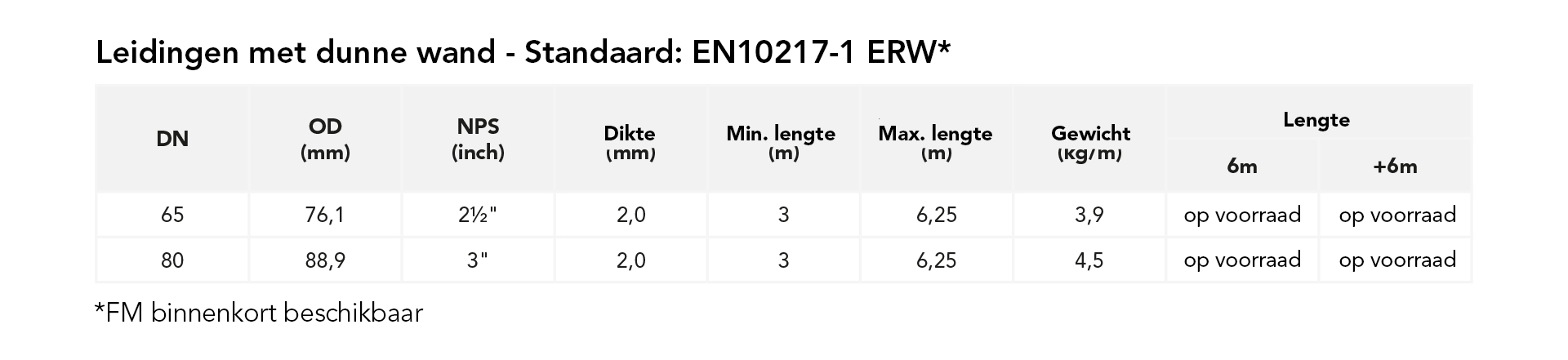

Leidingen met dunne wand - Standaard: EN10217-1 ERW*
| DN | OD (mm) |
NPS (inch) |
Dikte (mm) |
Min. lengte (m) |
Max. lengte (m) |
Gewicht (kg/m) |
Lengte | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,9 | op aanvraag | op aanvraag |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,5 | op aanvraag | op aanvraag |
*FM binnenkort beschikbaar

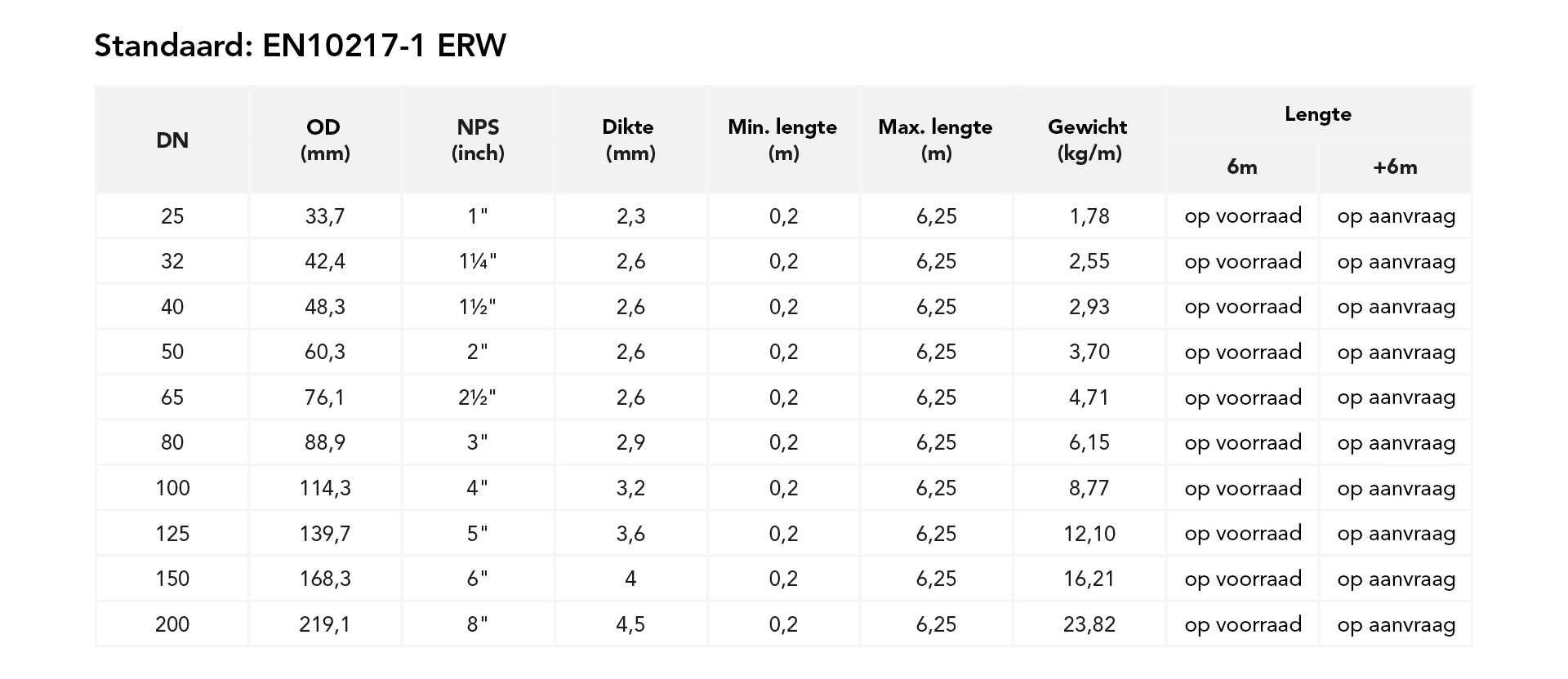

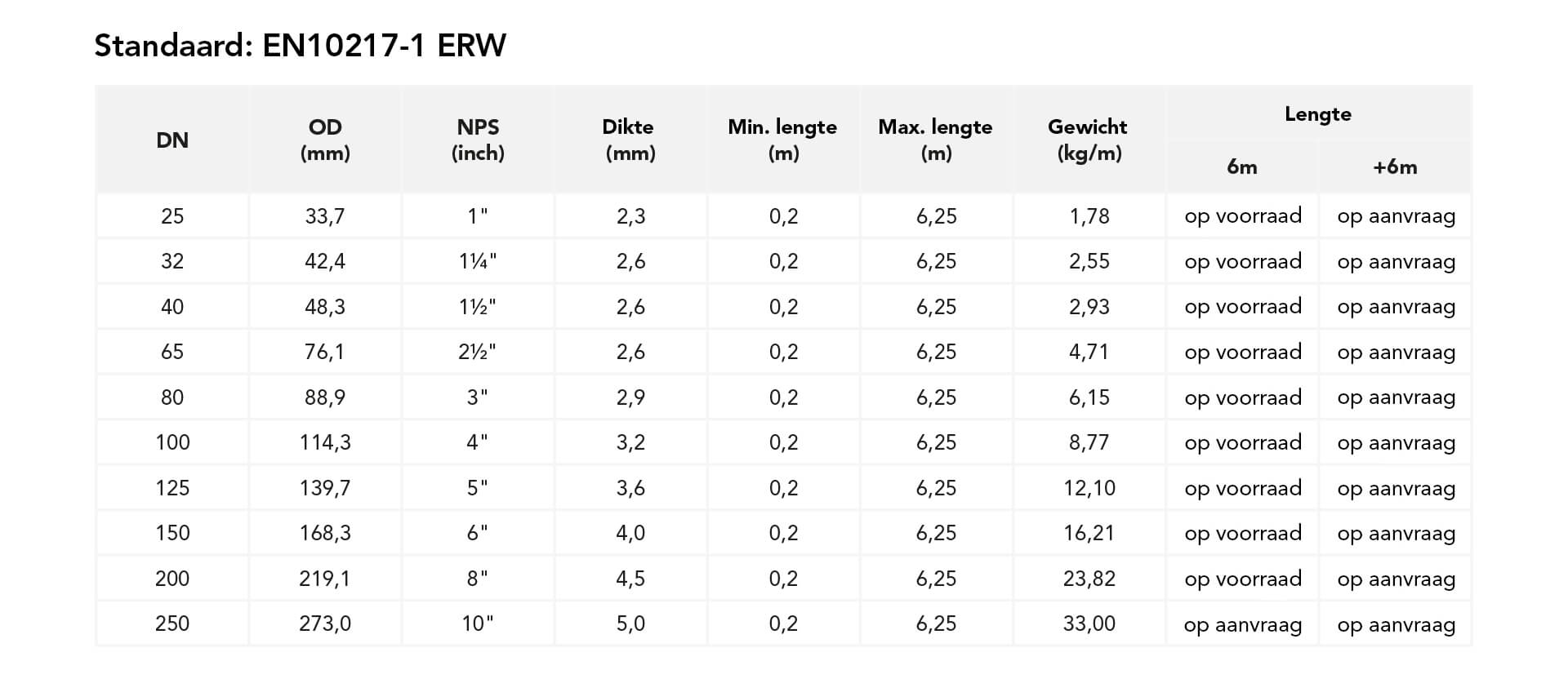

Afmetingen - waarden: leidingen met glad uiteinde en gegroefde sprinklerbuizen (zonder uitlaten)
Standaard: EN10217-1 ERW
| DN | OD (mm) |
NPS (inch) |
Dikte (mm) |
Min. lengte (m) |
Max. lengte (m) |
Gewicht (kg/m) |
Lengte | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 25 | 33,7 | 1" | 2,3 | 0,2 | 6,25 | 1,78 | op voorraad | op aanvraag |
| 32 | 42,4 | 1¼" | 2,6 | 0,2 | 6,25 | 2,55 | op voorraad | op aanvraag |
| 40 | 48,3 | 1½" | 2,6 | 0,2 | 6,25 | 2,93 | op voorraad | op aanvraag |
| 65 | 76,1 | 2½" | 2,6 | 0,2 | 6,25 | 4,71 | op voorraad | op aanvraag |
| 80 | 88,9 | 3" | 2,9 | 0,2 | 6,25 | 6,15 | op voorraad | op aanvraag |
| 100 | 114,3 | 4" | 3,2 | 0,2 | 6,25 | 8,77 | op voorraad | op aanvraag |
| 125 | 139,7 | 5" | 3,6 | 0,2 | 6,25 | 12,10 | op voorraad | op aanvraag |
| 150 | 168,3 | 6" | 4,0 | 0,2 | 6,25 | 16,21 | op voorraad | op aanvraag |
| 200 | 219,1 | 8" | 4,5 | 0,2 | 6,25 | 23,82 | op voorraad | op aanvraag |
| 250 | 273,0 | 10" | 5,0 | 0,2 | 6,25 | 33,00 | op aanvraag | op aanvraag |

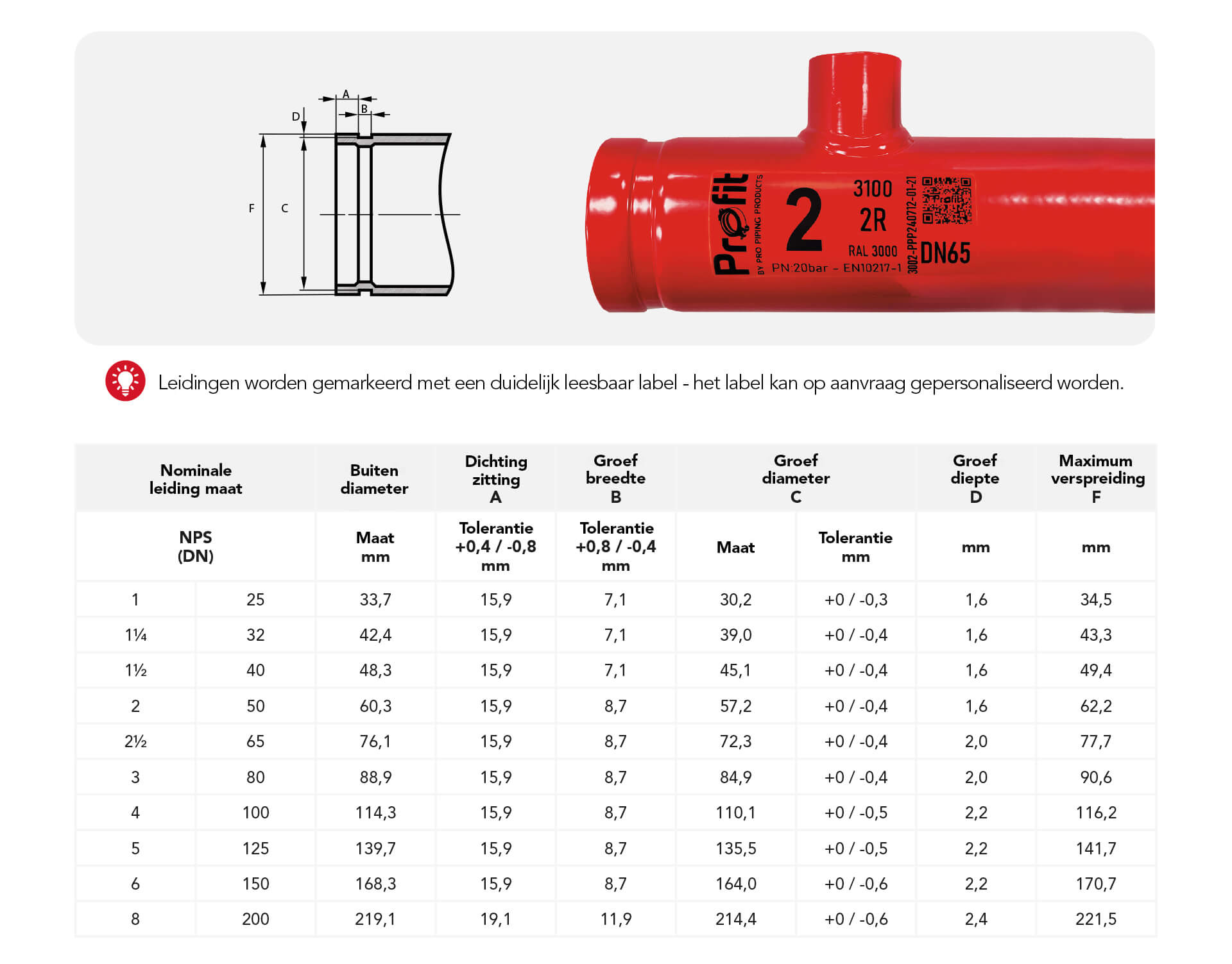

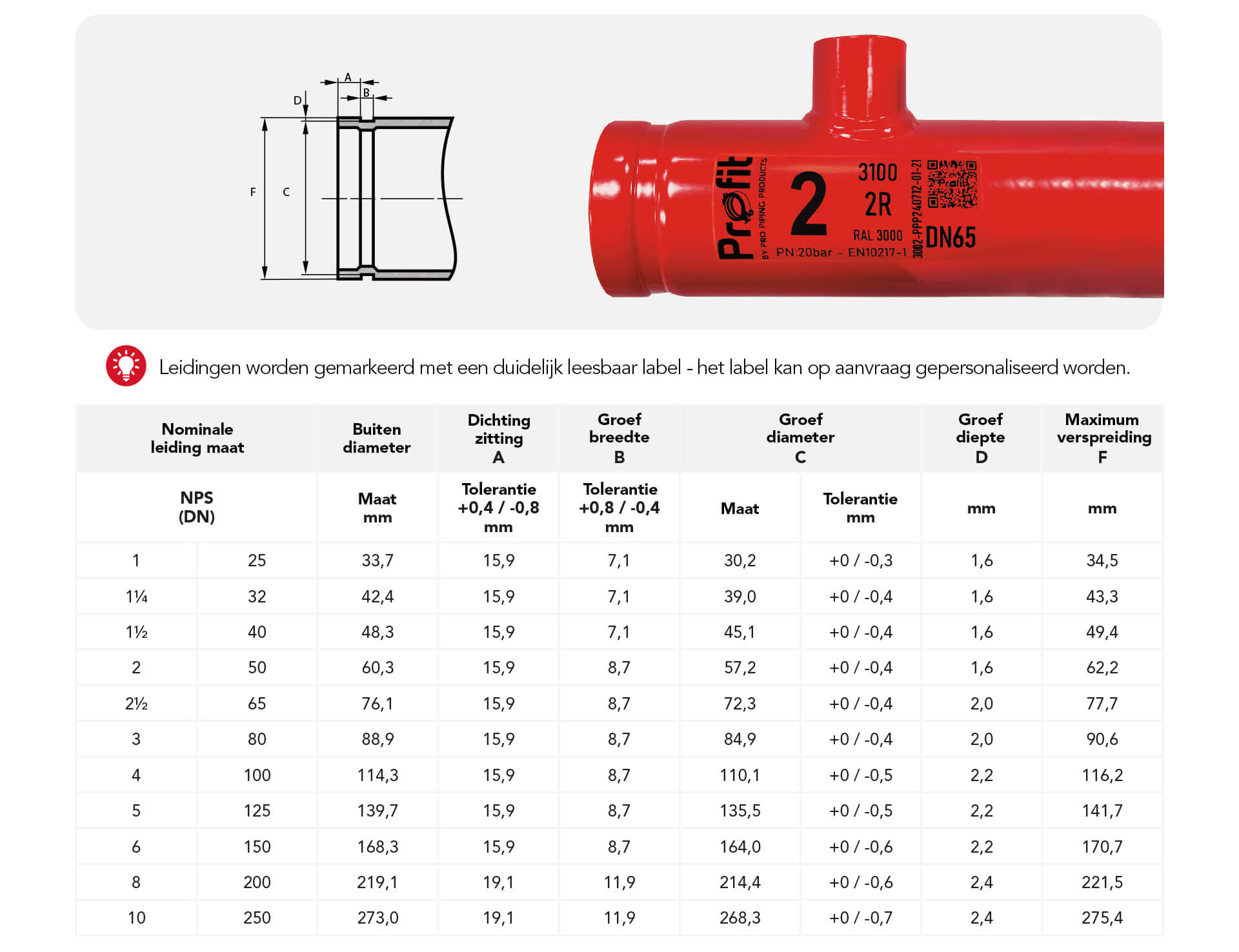

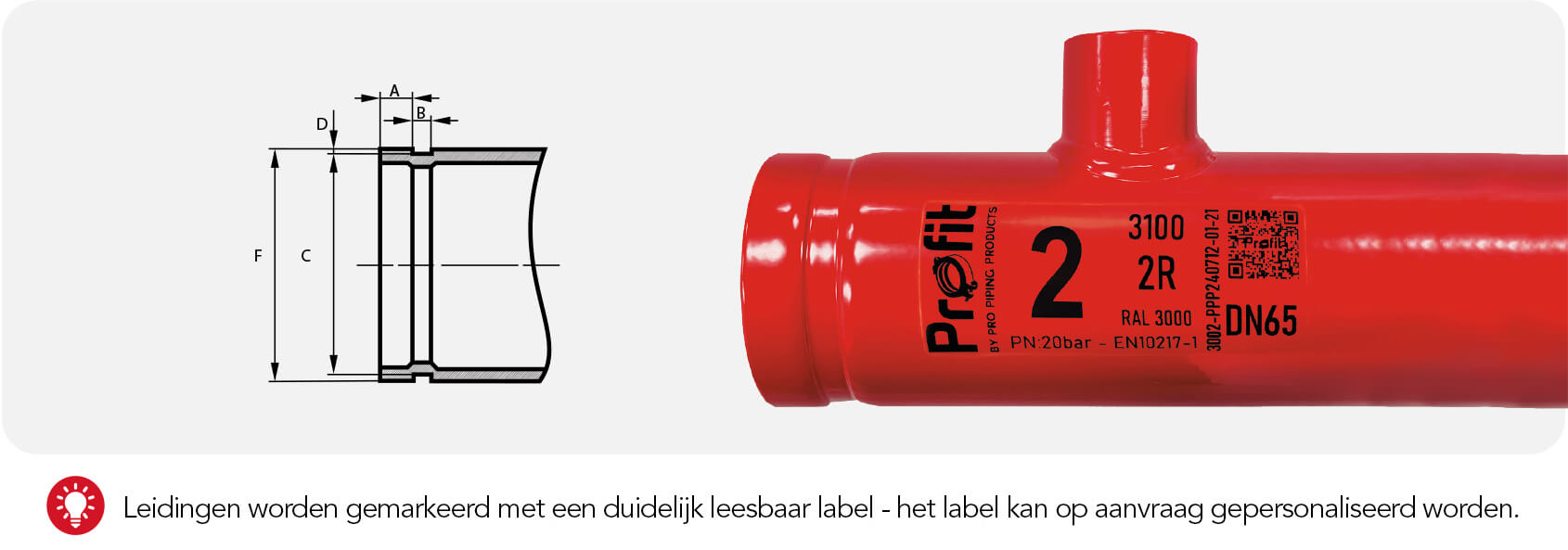

Afmetingen van de gewalste groeven volgens AWWA C606
| Nominale leiding maat |
Buiten diameter |
Dichting zitting A |
Groef breedte B |
Groef diameter C |
Groef diepte D |
Maximum verspreiding F |
||
|---|---|---|---|---|---|---|---|---|
| NPS (DN) |
Maat mm |
Tolerantie +0,4 / -0,8 mm |
Tolerantie +0,8 / -0,4 mm |
Maat | Tolerantie mm |
mm | mm | |
| 1 | 25 | 33,7 | 15,9 | 7,1 | 30,2 | +0 / -0,3 | 1,6 | 34,5 |
| 1¼ | 32 | 42,4 | 15,9 | 7,1 | 39,0 | +0 / -0,4 | 1,6 | 43,3 |
| 1½ | 40 | 48,3 | 15,9 | 7,1 | 45,1 | +0 / -0,4 | 1,6 | 49,4 |
| 2 | 50 | 60,3 | 15,9 | 8,7 | 57,2 | +0 / -0,4 | 1,6 | 62,2 |
| 2½ | 65 | 76,1 | 15,9 | 8,7 | 72,3 | +0 / -0,4 | 2,0 | 77,7 |
| 3 | 80 | 88,9 | 15,9 | 8,7 | 84,9 | +0 / -0,4 | 2,0 | 90,6 |
| 4 | 100 | 114,3 | 15,9 | 8,7 | 110,1 | +0 / -0,5 | 2,2 | 116,2 |
| 5 | 125 | 139,7 | 15,9 | 8,7 | 135,5 | +0 / -0,5 | 2,2 | 141,7 |
| 6 | 150 | 168,3 | 15,9 | 8,7 | 164,0 | +0 / -0,6 | 2,2 | 170,7 |
| 8 | 200 | 219,1 | 19,1 | 11,9 | 214,4 | +0 / -0,6 | 2,4 | 221,5 |
| 10 | 250 | 273,0 | 19,1 | 11,9 | 268,3 | +0 / -0,7 | 2,4 | 275,4 |

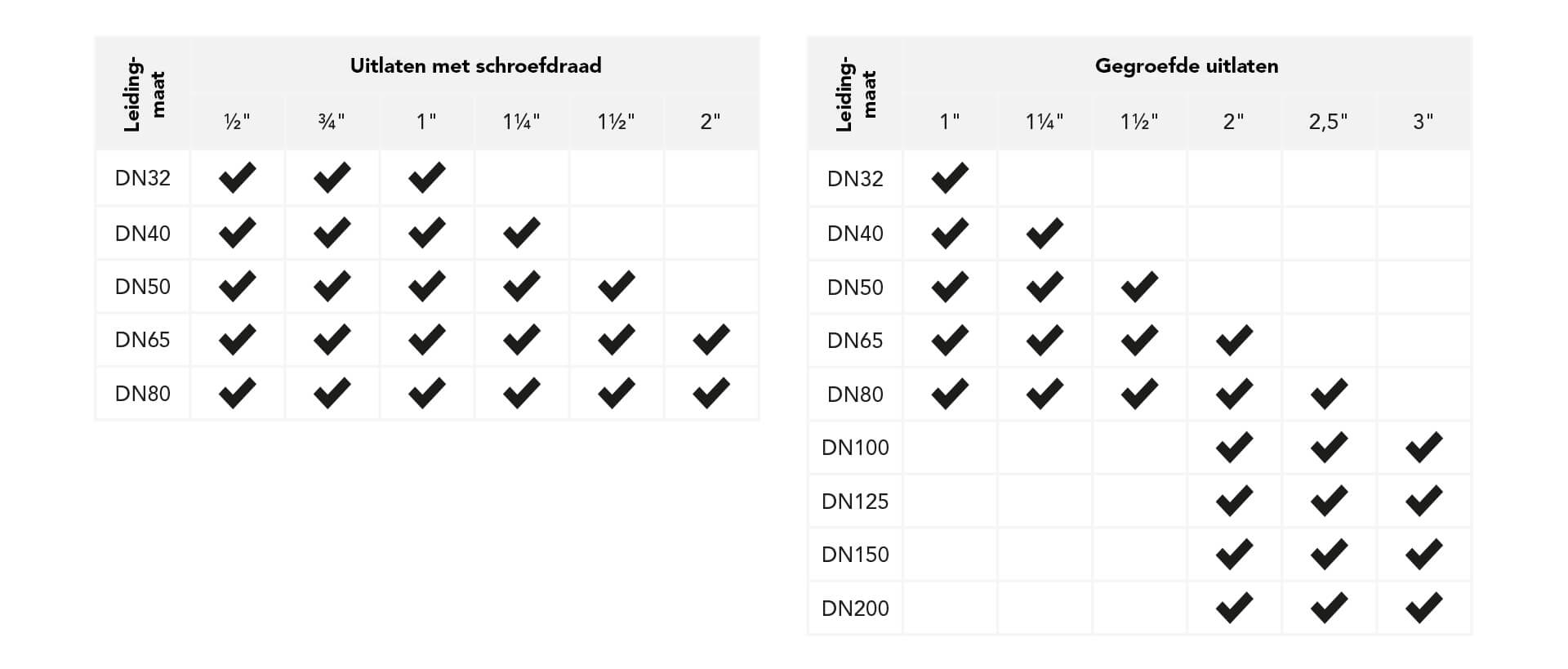

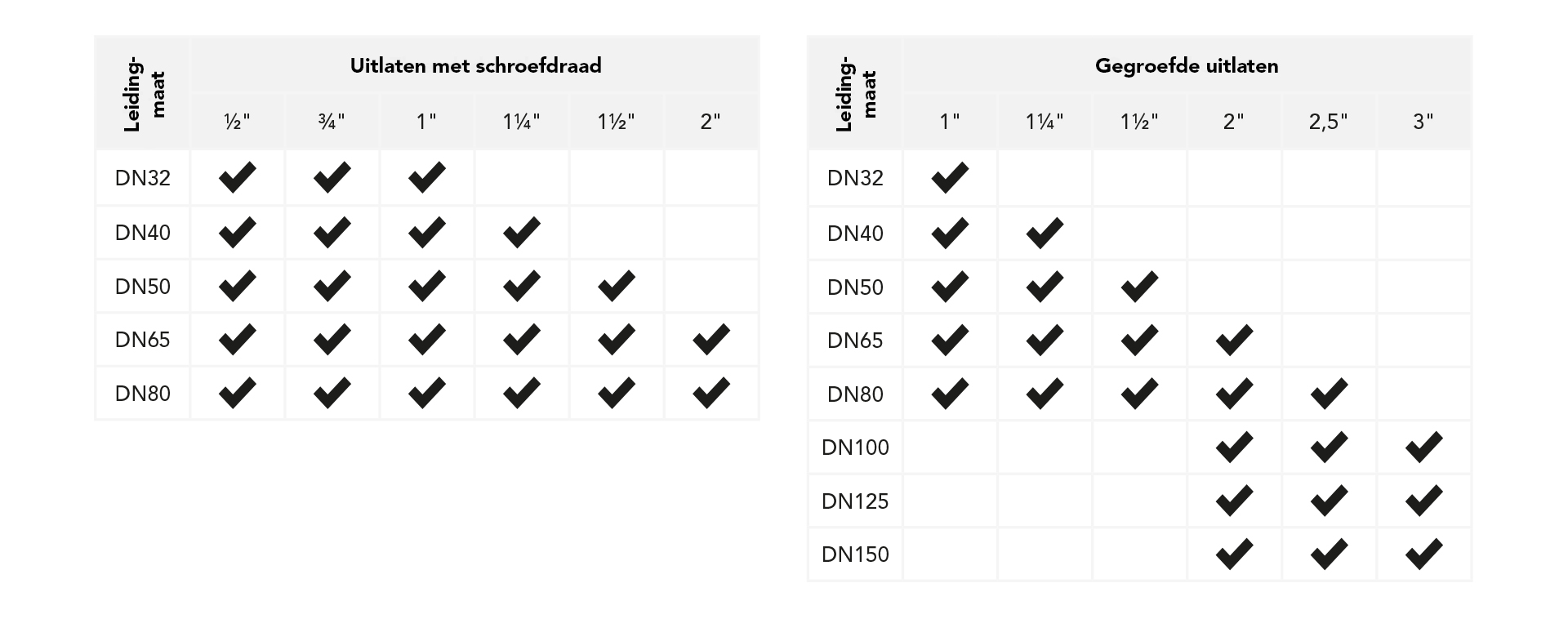

Lasmofcombinaties
| Leiding- maat |
Uitlaten met schroefdraad | |||||
|---|---|---|---|---|---|---|
| ½" | ¾" | 1" | 1¼" | 1½" | 2" | |
| DN32 |  |
|
|
|||
| DN40 | |
|
|
|
||
| DN50 | |
|
|
|
|
|
| DN65 | |
|
|
|
|
|
| DN80 | |
|
|
|
|
|
| Leiding- maat |
Gegroefde uitlaten | |||||
|---|---|---|---|---|---|---|
| 1" | 1¼" | 1½" | 2" | 2½" | 3" | |
| DN32 | |
|||||
| DN40 | |
|
||||
| DN50 | |
|
|
|||
| DN65 | |
|
|
|
||
| DN80 | |
|
|
|
|
|
| DN100 | |
|
|
|||
| DN125 | |
|
|
|||
| DN150 | |
|
|
|||
| DN200 | |
|
|
|||
Standaardpakket 6m leidingen
| DN | Qty | Totaal pakket gewicht (kg) |
|---|---|---|
| 32 | 72 | 1100 |
| 40 | 66 | 1160 |
| 50 | 45 | 1000 |
| 65 | 35 | 990 |
| 80 | 24 | 860 |
 |
 |
 |
 |
 |
Pro Piping Engineering
Wij zetten uw DWG-tekeningen om in nauwkeurige fabricageplannen voor sprinklerleiding-prefabricatie.
Onze eigen software detecteert automatisch leidingen, fittingen en aansluitingen, waardoor handmatige uittellingen overbodig worden en het risico op fouten aanzienlijk vermindert. Geïntegreerde leiding-splitsings- en optimalisatie-algoritmen minimaliseren materiaalverspilling, terwijl stuklijsten, werkrapporten en fabricagetekeningen onmiddellijk worden gegenereerd ter ondersteuning van een nauwkeurige en efficiënte productie.
HET RESULTAAT: SNELLERE OFFERTES, BETERE MATERIAALBENUTTING EN EEN VLOTTERE INSTALLATIE OP DE WERF.

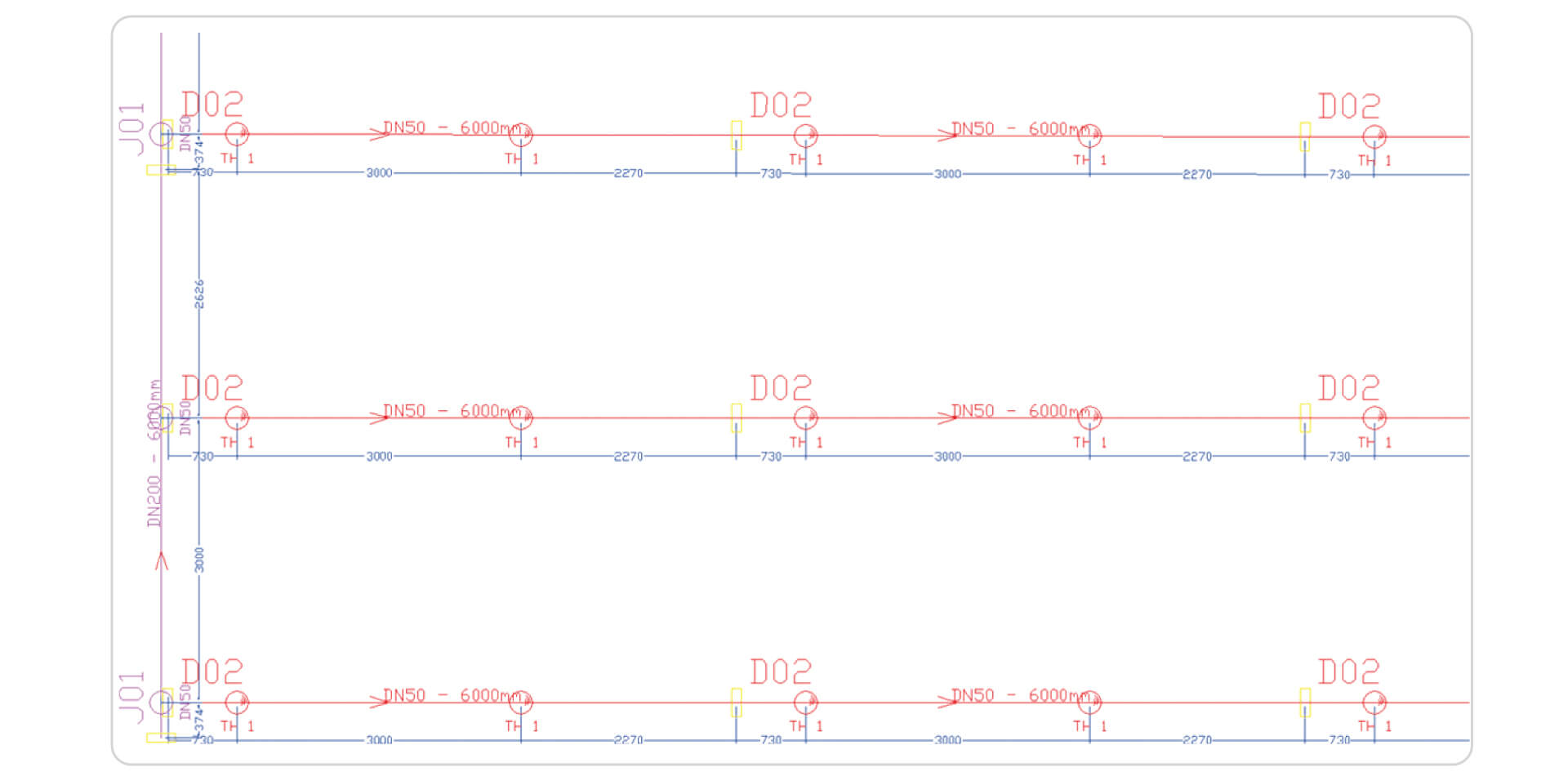

Voorbeeld klantkaart

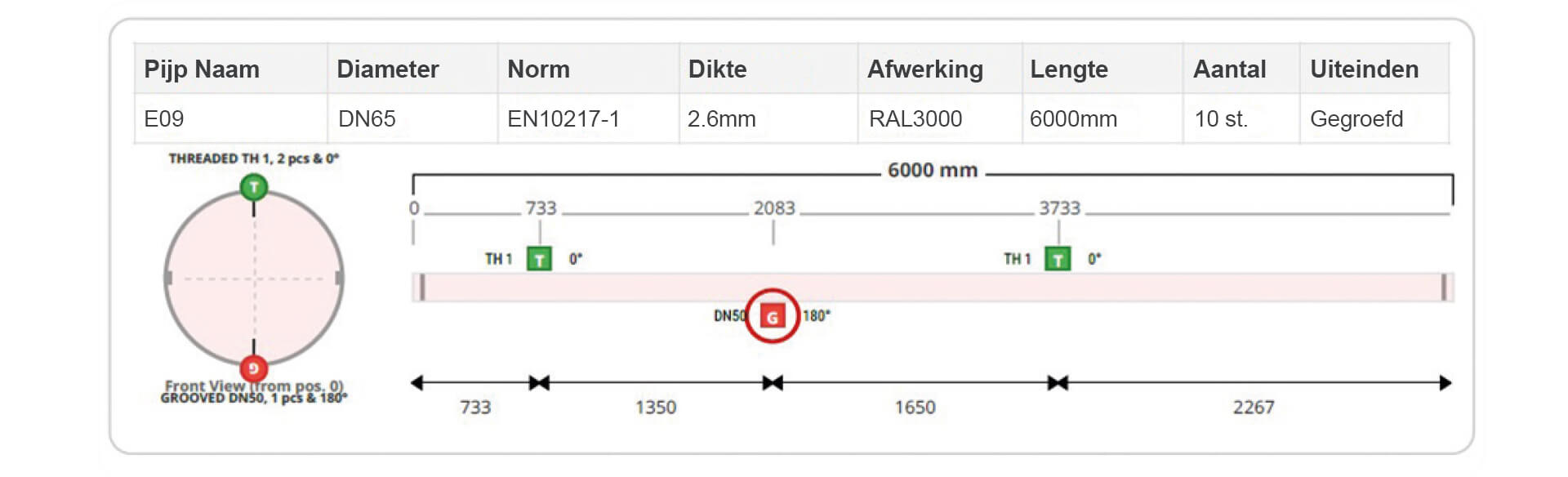

Voorbeeld snijlijst
.
