La force dans chaque soudure, la sécurité dans chaque flux.
Pro Piping Products est spécialisée dans la production de tubes pour sprinklers préfabriqués de haute qualité. Nous mettons en œuvre des mesures de contrôle strictes pour nous assurer que chaque tuyau répond aux normes industrielles les plus élevées. Nos nouvelles installations de soudage, de rainurage à rouleau et de peinture sont entièrement automatisées, ce qui garantit une qualité élevée constante des produits soudés. Faites confiance à Pro Piping Products pour des solutions de tuyauterie efficaces, fiables et durables qui s’intègrent parfaitement à votre réseau de sprinklers.
.
Tests de qualité
Essai de
quadrillage
Contrôle
par ressuage
Essai
hydraulique
.
Pourquoi choisir nos tubes pour sprinklers préfabriqués ?
Certifications et normes
Nous avons mis en place de vastes systèmes de contrôle de la qualité en amont et en aval.
De cette manière, nous garantissons une sécurité optimale en fournissant des tubes pour sprinklers préfabriqués de haute qualité sur lesquels vous pouvez compter.
- Approbation de la norme FM (à suivre)
- EN 10217-1
- Certificat ISU
- ISO 9001
- ISO 14001
Caractéristiques
- Norme 10217-1 acier P235TR1.
- Dimensions de la rainure roulée conformes à la norme AWWA C606.
- Tolérances sur la longueur des tube :
- DN25 à DN125 : 0/+5mm.
- DN150 à DN200 : 0/+30mm.
- Pression de travail :
pression nominale = 20,7 bar / 300 psi. - Standard : sortie BSPT
(NPT disponible sur demande).
Pour une bonne compréhension de nos produits, nous vous renvoyons à notre brochure. Vous y trouverez de plus amples informations techniques.
Finitions
Grâce à nos différentes finitions, nous sommes en mesure de répondre parfaitement à vos préférences :
- Couleur standard : époxy RAL 3000.
- Autres couleurs : sur demande.
- Galvanisé : sur demande.
Les couleurs sont appliquées à l’aide d’un procédé de peinture en poudre électrostatique.
.

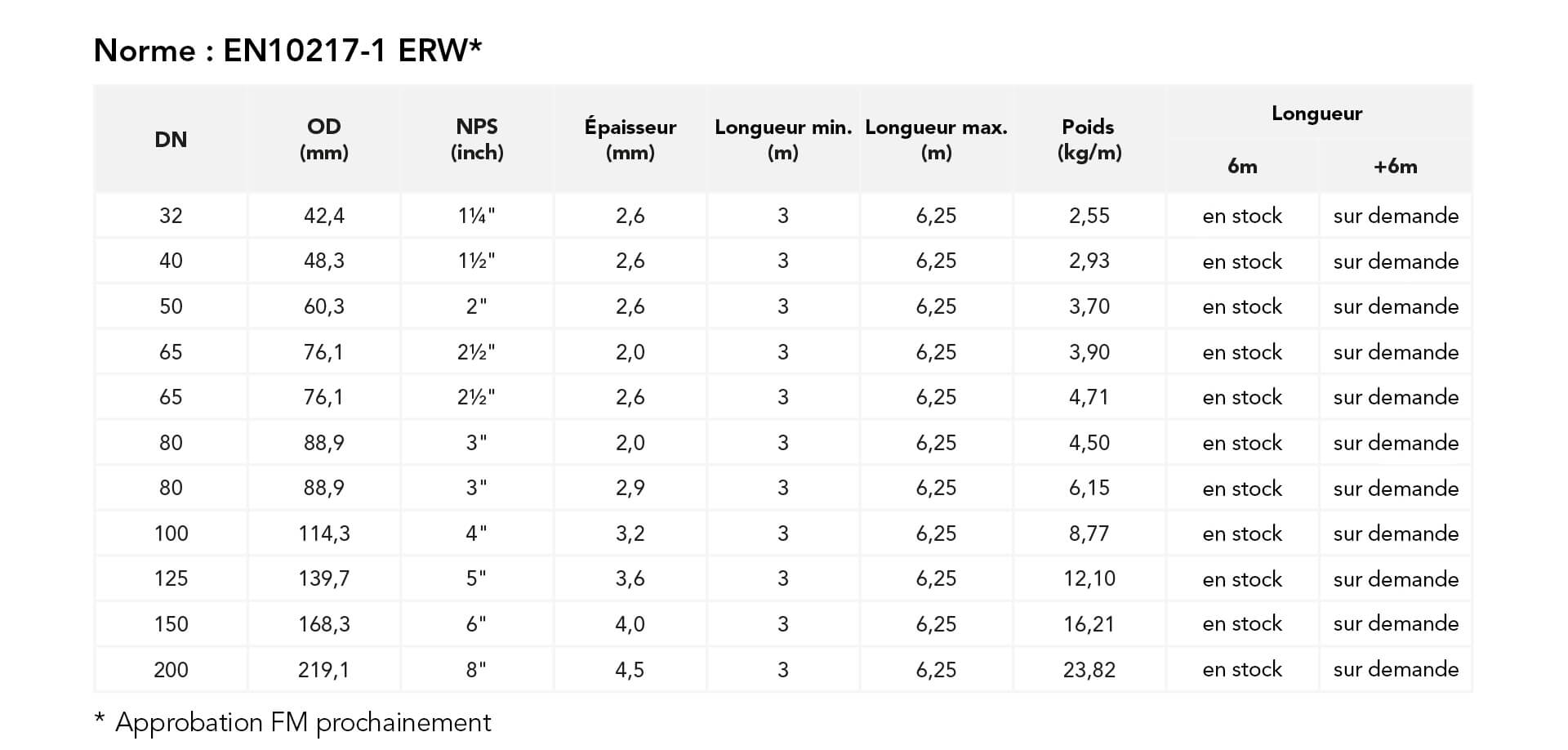

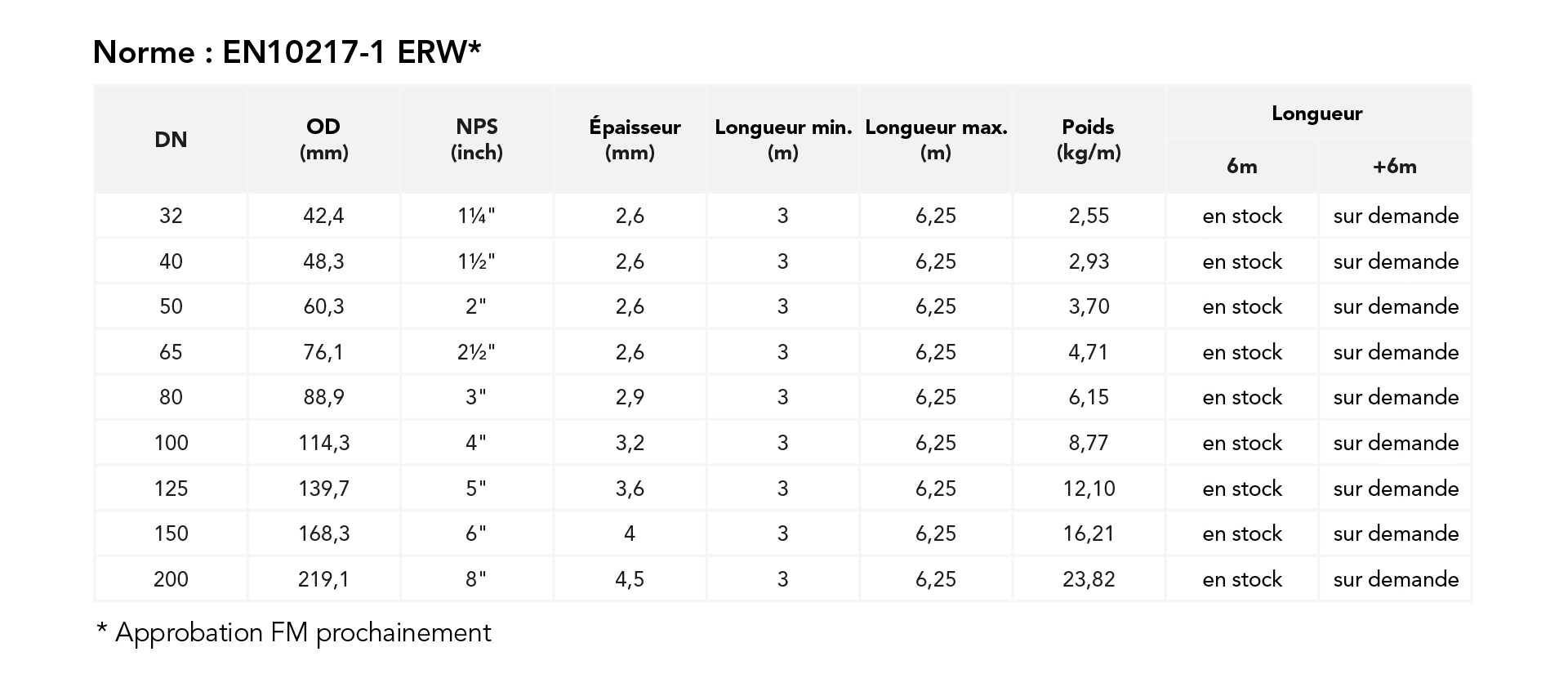

Dimensions - valeurs : tubes pour sprinklers préfabriqués
Norme : EN10217-1 ERW*
| DN | OD (mm) |
NPS (inch) |
Épaisseur (mm) |
Longueur min. (m) |
Longueur max. (m) |
Poids (kg/m) |
Longueur | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 32 | 42,4 | 1¼" | 2,6 | 3 | 6,25 | 2,55 | en stock | sur demande |
| 40 | 48,3 | 1½" | 2,6 | 3 | 6,25 | 2,93 | en stock | sur demande |
| 50 | 60,3 | 2" | 2,6 | 3 | 6,25 | 3,70 | en stock | sur demande |
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,90 | en stock | sur demande |
| 65 | 76,1 | 2½" | 2,6 | 3 | 6,25 | 4,71 | en stock | sur demande |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,50 | en stock | sur demande |
| 80 | 88,9 | 3" | 2,9 | 3 | 6,25 | 6,15 | en stock | sur demande |
| 100 | 114,3 | 4" | 3,2 | 3 | 6,25 | 8,77 | en stock | sur demande |
| 125 | 139,7 | 5" | 3,6 | 3 | 6,25 | 12,10 | en stock | sur demande |
| 150 | 168,3 | 6" | 4,0 | 3 | 6,25 | 16,21 | en stock | sur demande |
| 200 | 219,1 | 8" | 4,5 | 3 | 6,25 | 23,82 | en stock | sur demande |
*Approbation FM prochainement

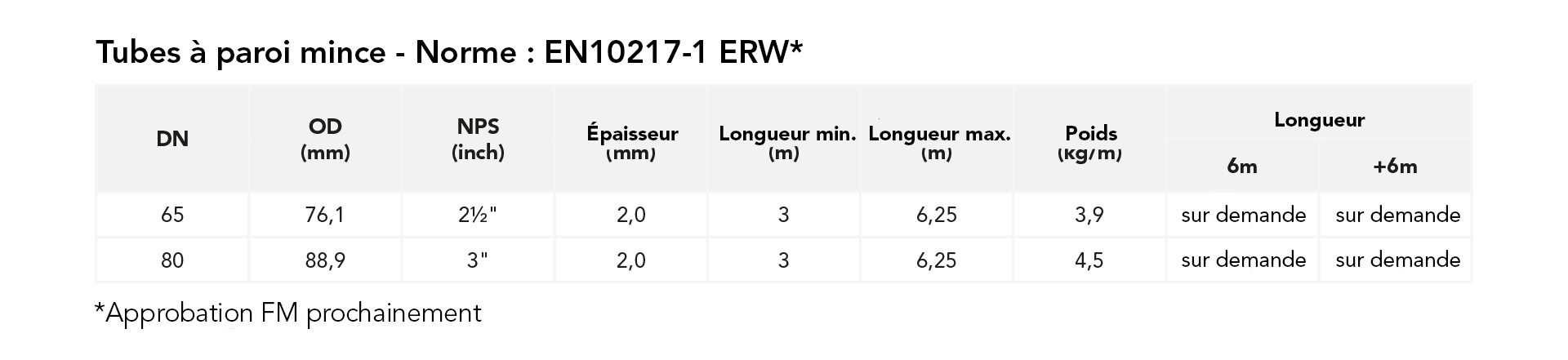

Tubes à paroi mince - Norme : EN10217-1 ERW*
| DN | OD (mm) |
NPS (inch) |
Épaisseur (mm) |
Longueur min. (m) |
Longueur max. (m) |
Poids (kg/m) |
Longueur | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 65 | 76,1 | 2½" | 2,0 | 3 | 6,25 | 3,9 | sur demande | sur demande |
| 80 | 88,9 | 3" | 2,0 | 3 | 6,25 | 4,5 | sur demande | sur demande |
*Approbation FM prochainement

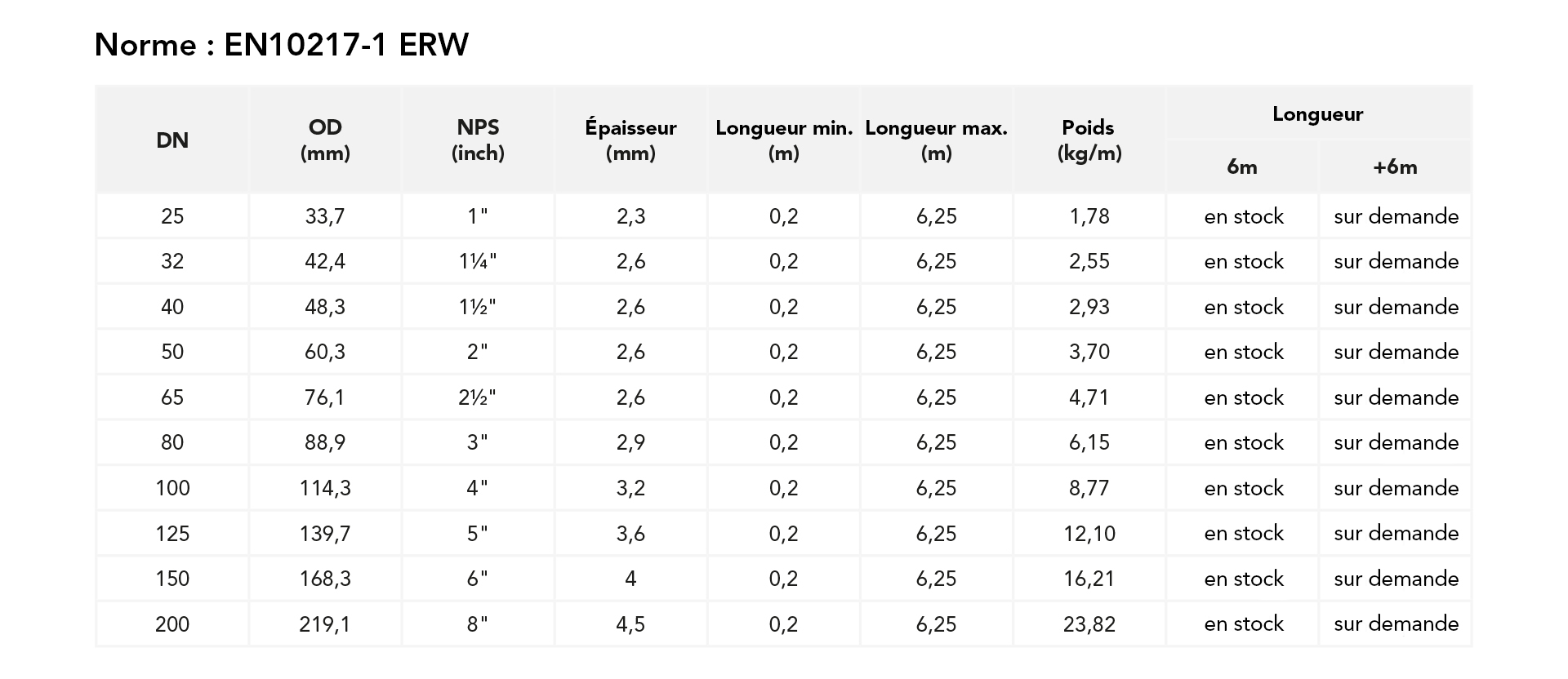

Dimensions - valeurs : tubes à bouts lisses et tubes pour sprinklers rainurés (sans sorties)
Norme : EN10217-1 ERW
| DN | OD (mm) |
NPS (inch) |
Épaisseur (mm) |
Longueur min. (m) |
Longueur max. (m) |
Poids (kg/m) |
Longueur | |
|---|---|---|---|---|---|---|---|---|
| 6m | +6m | |||||||
| 25 | 33,7 | 1" | 2,3 | 0,2 | 6,25 | 1,78 | en stock | sur demande |
| 32 | 42,4 | 1¼" | 2,6 | 0,2 | 6,25 | 2,55 | en stock | sur demande |
| 40 | 48,3 | 1½" | 2,6 | 0,2 | 6,25 | 2,93 | en stock | sur demande |
| 65 | 76,1 | 2½" | 2,6 | 0,2 | 6,25 | 4,71 | en stock | sur demande |
| 80 | 88,9 | 3" | 2,9 | 0,2 | 6,25 | 6,15 | en stock | sur demande |
| 100 | 114,3 | 4" | 3,2 | 0,2 | 6,25 | 8,77 | en stock | sur demande |
| 125 | 139,7 | 5" | 3,6 | 0,2 | 6,25 | 12,10 | en stock | sur demande |
| 150 | 168,3 | 6" | 4,0 | 0,2 | 6,25 | 16,21 | en stock | sur demande |
| 200 | 219,1 | 8" | 4,5 | 0,2 | 6,25 | 23,82 | en stock | sur demande |
| 250 | 273,0 | 10" | 5,0 | 0,2 | 6,25 | 33,00 | sur demande | sur demande |

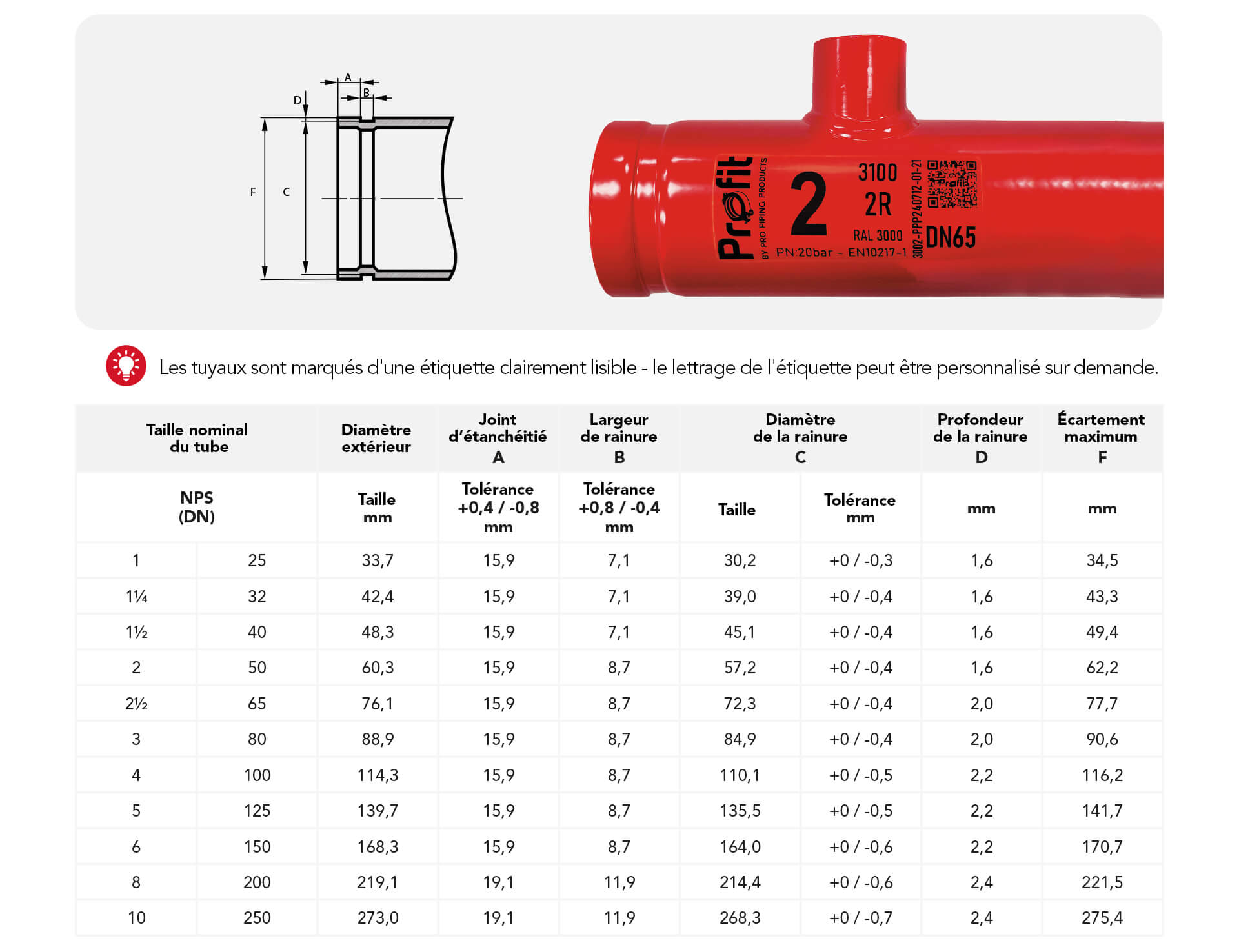

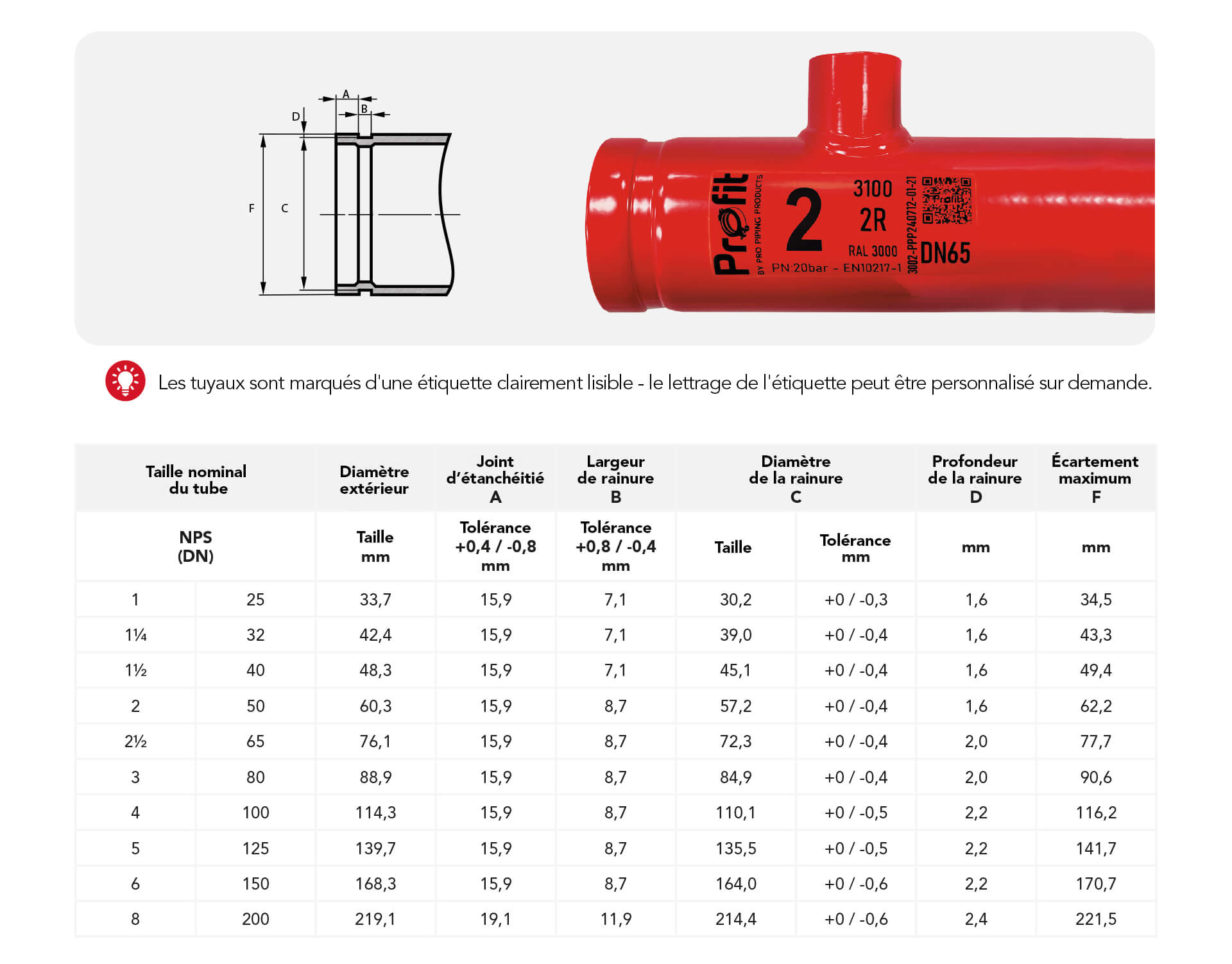

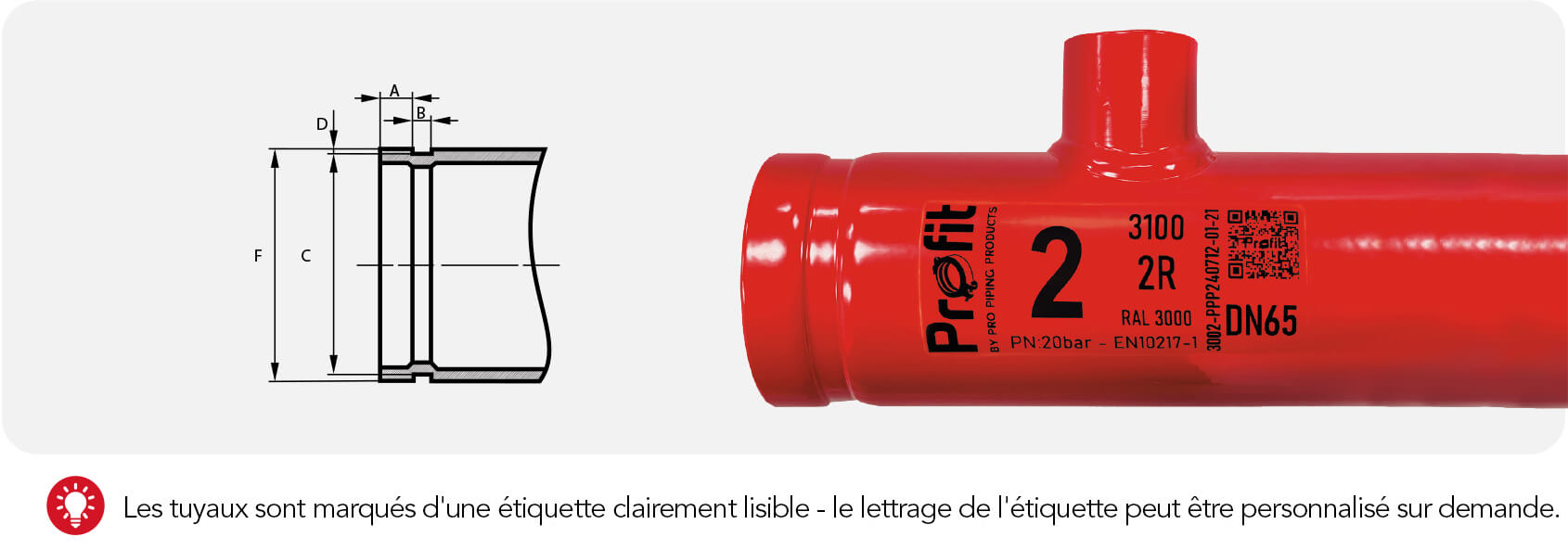

Dimensions de la rainure roulée conformes à la norme AWWA C606
| Taille nominal du tube |
Diamètre extérieur |
Joint d'étanchéitié A |
Largeur de rainure B |
Diamètre de la rainure C |
Profondeur de la rainure D |
Écartement maximum F |
||
|---|---|---|---|---|---|---|---|---|
| NPS (DN) |
Taille mm |
Tolérance +0,4 / -0,8 mm |
Tolérance +0,8 / -0,4 mm |
Taille | Tolérance mm |
mm | mm | |
| 1 | 25 | 33,7 | 15,9 | 7,1 | 30,2 | +0 / -0,3 | 1,6 | 34,5 |
| 1¼ | 32 | 42,4 | 15,9 | 7,1 | 39,0 | +0 / -0,4 | 1,6 | 43,3 |
| 1½ | 40 | 48,3 | 15,9 | 7,1 | 45,1 | +0 / -0,4 | 1,6 | 49,4 |
| 2 | 50 | 60,3 | 15,9 | 8,7 | 57,2 | +0 / -0,4 | 1,6 | 62,2 |
| 2½ | 65 | 76,1 | 15,9 | 8,7 | 72,3 | +0 / -0,4 | 2,0 | 77,7 |
| 3 | 80 | 88,9 | 15,9 | 8,7 | 84,9 | +0 / -0,4 | 2,0 | 90,6 |
| 4 | 100 | 114,3 | 15,9 | 8,7 | 110,1 | +0 / -0,5 | 2,2 | 116,2 |
| 5 | 125 | 139,7 | 15,9 | 8,7 | 135,5 | +0 / -0,5 | 2,2 | 141,7 |
| 6 | 150 | 168,3 | 15,9 | 8,7 | 164,0 | +0 / -0,6 | 2,2 | 170,7 |
| 8 | 200 | 219,1 | 19,1 | 11,9 | 214,4 | +0 / -0,6 | 2,4 | 221,5 |
| 10 | 250 | 273,0 | 19,1 | 11,9 | 268,3 | +0 / -0,7 | 2,4 | 275,4 |

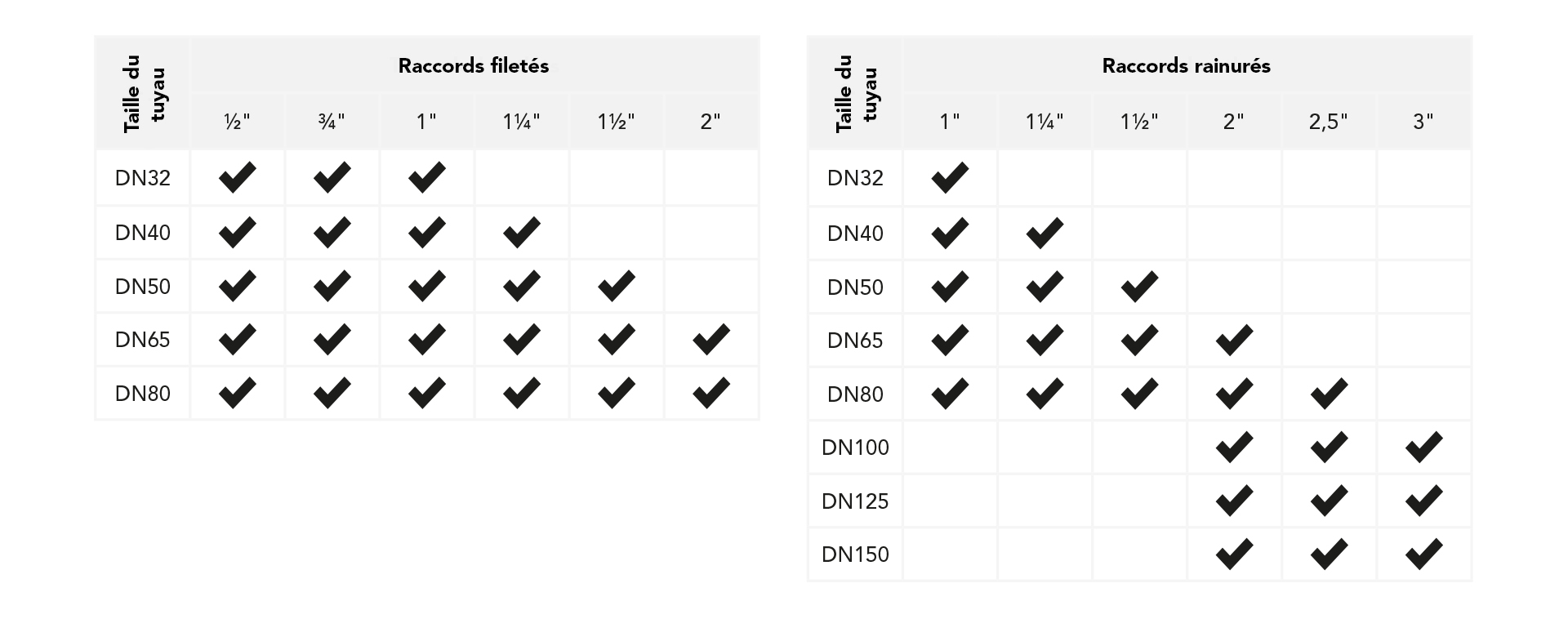

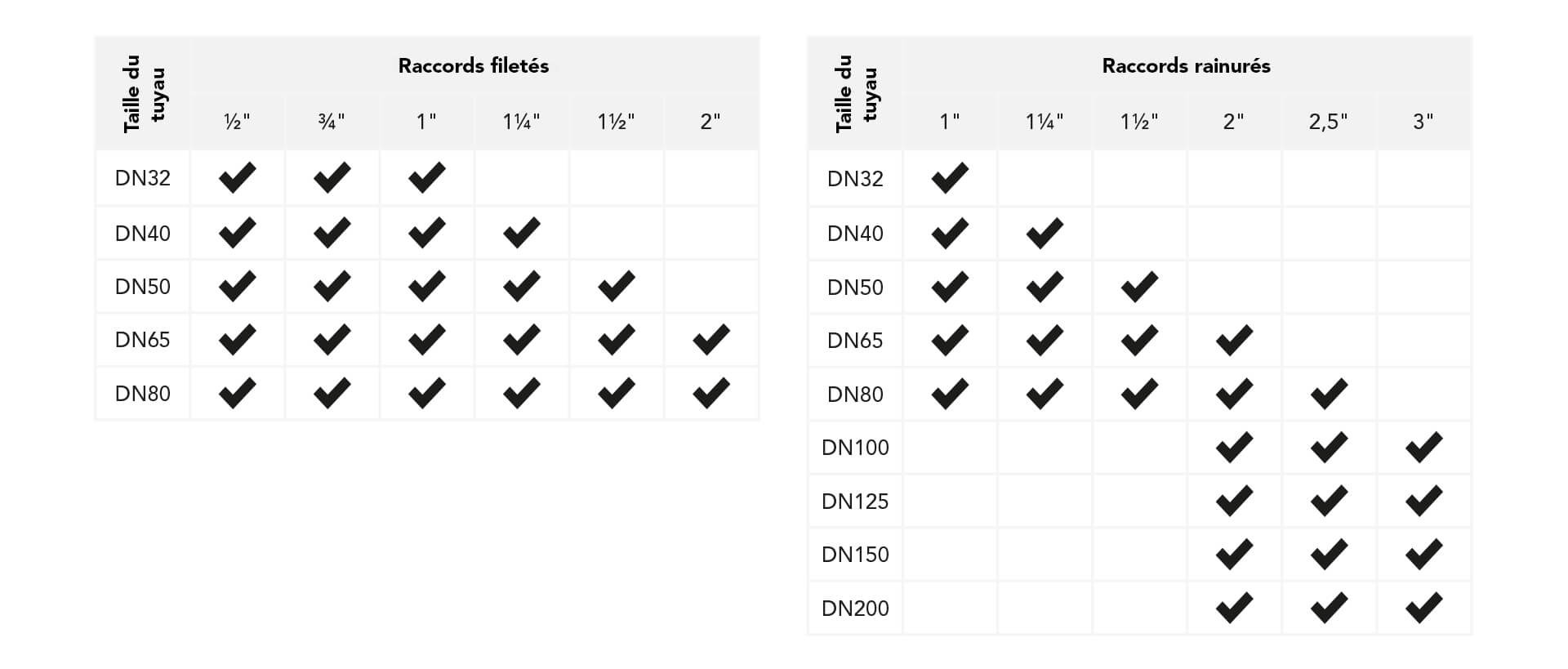

Combinaisons de raccords
| Taille du tuyau |
Raccords filetés | |||||
|---|---|---|---|---|---|---|
| ½" | ¾" | 1" | 1¼" | 1½" | 2" | |
| DN32 |  |
|
|
|||
| DN40 | |
|
|
|
||
| DN50 | |
|
|
|
|
|
| DN65 | |
|
|
|
|
|
| DN80 | |
|
|
|
|
|
| Taille du tuyau |
Raccords rainurés | |||||
|---|---|---|---|---|---|---|
| 1" | 1¼" | 1½" | 2" | 2½" | 3" | |
| DN32 | |
|||||
| DN40 | |
|
||||
| DN50 | |
|
|
|||
| DN65 | |
|
|
|
||
| DN80 | |
|
|
|
|
|
| DN100 | |
|
|
|||
| DN125 | |
|
|
|||
| DN150 | |
|
|
|||
| DN200 | |
|
|
|||

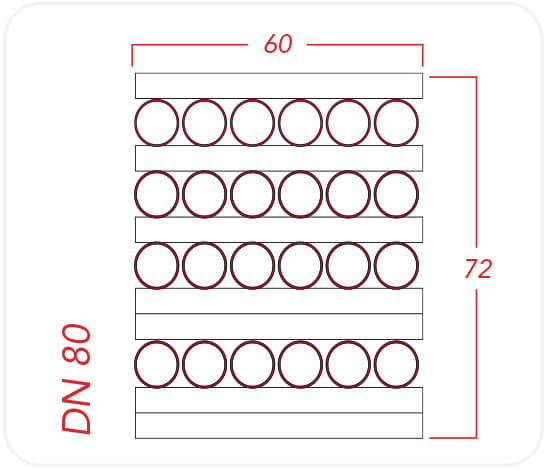

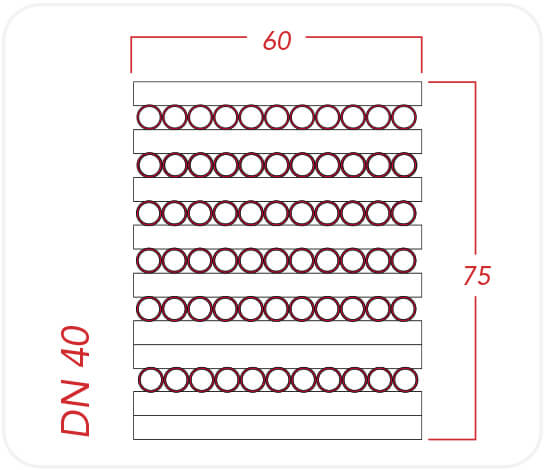

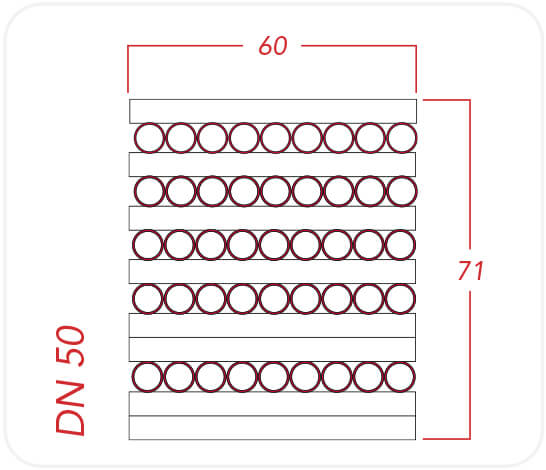

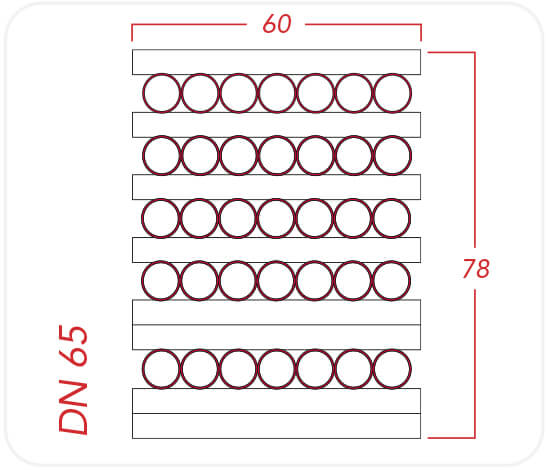

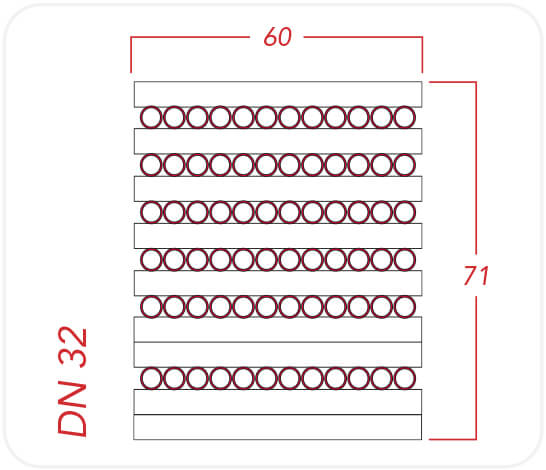

Pack standard - tubes de 6 m
| DN | Qté | Poids du pack total (kg) |
|---|---|---|
| 32 | 72 | 1100 |
| 40 | 66 | 1160 |
| 50 | 45 | 1000 |
| 65 | 35 | 990 |
| 80 | 24 | 860 |
 |
 |
 |
 |
 |
Pro Piping Engineering
Nous convertissons vos dessins DWG en plans de fabrication précis pour la préfabrication de tuyauteries sprinkler.
Notre logiciel propriétaire détecte automatiquement les tuyaux, raccords et sorties, éliminant les métrés manuels et réduisant considérablement le risque d’erreurs. Des algorithmes intégrés de division et d’optimisation des tuyaux minimisent les pertes de matériaux, tandis que les nomenclatures, rapports de travail et plans de fabrication sont générés instantanément afin de garantir une production précise et efficace.
RÉSULTAT : DES DEVIS PLUS RAPIDES, UNE MEILLEURE UTILISATION DES MATÉRIAUX ET UNE INSTALLATION PLUS FLUIDE SUR SITE.

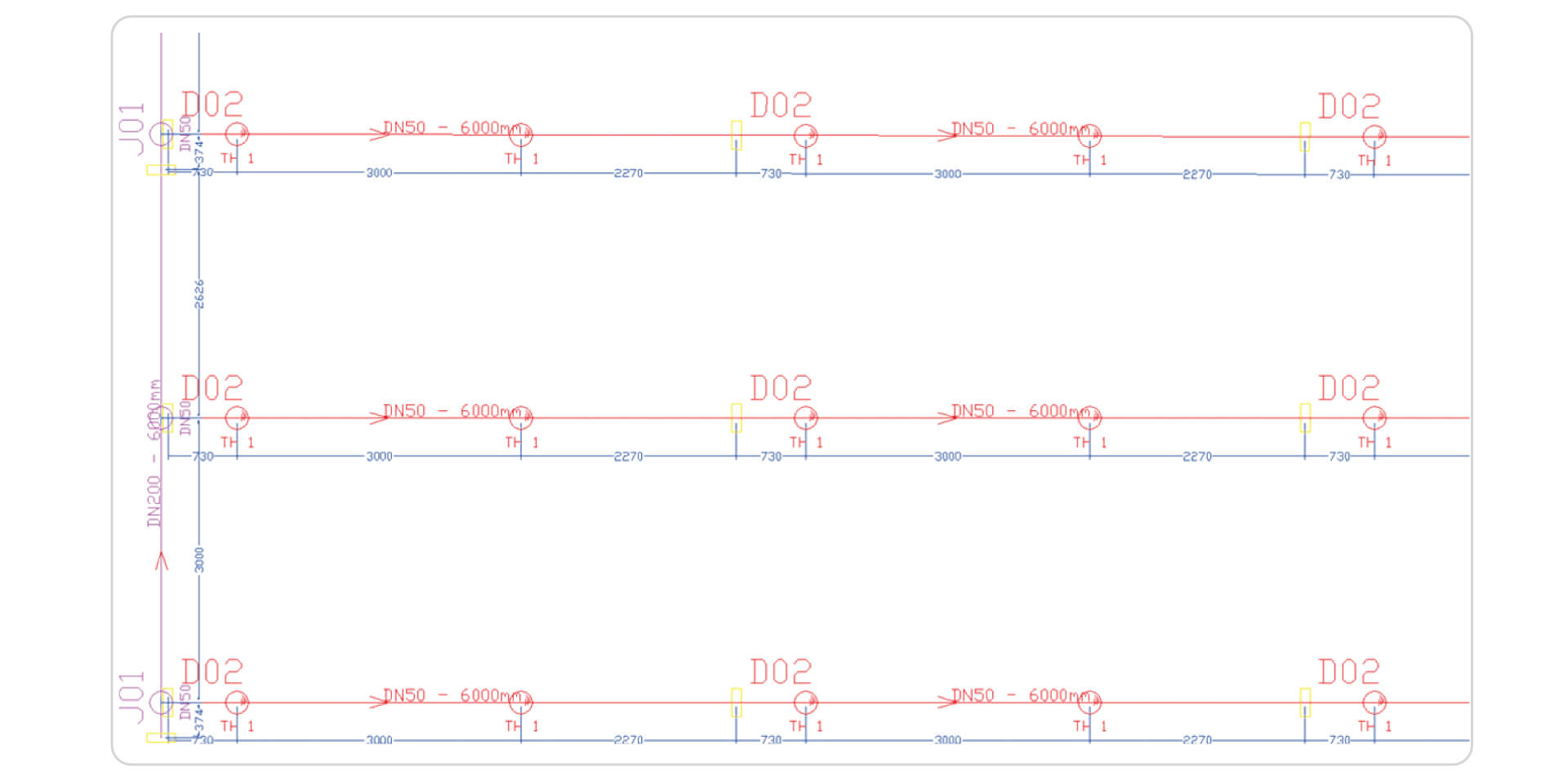

Exemple de carte client

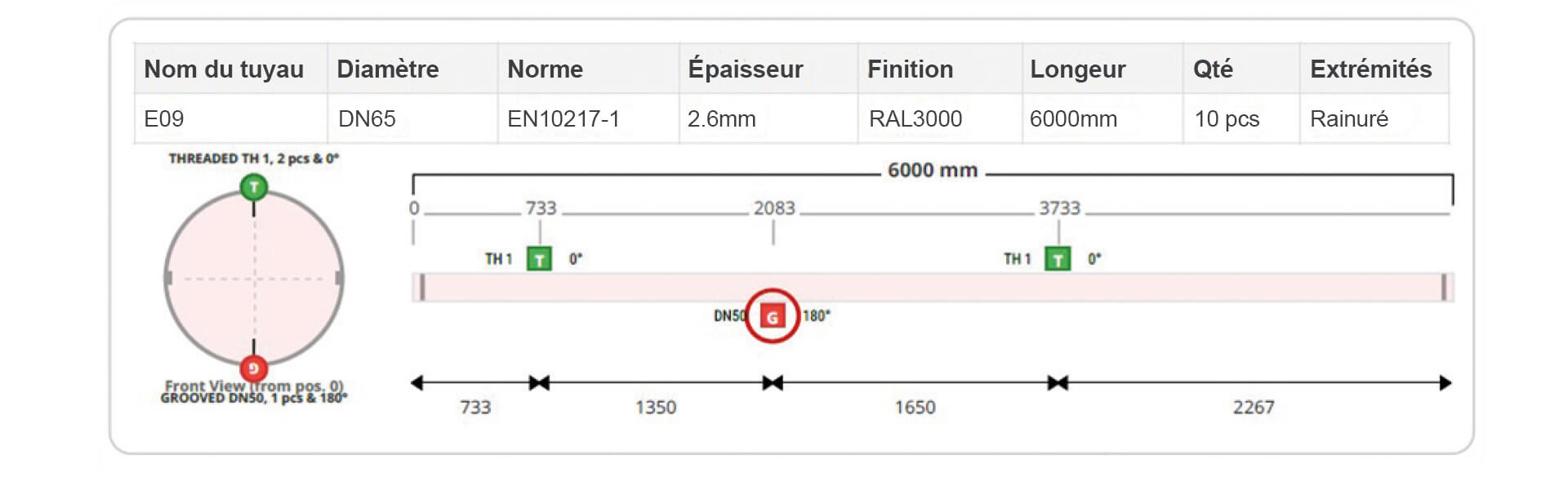

Exemple de fiche de coupe
.
Plus d’informations
Brochure
Pour en savoir plus sur nos tubes pour sprinklers préfabriqués, consultez notre brochure.
